Длительный таймер

Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

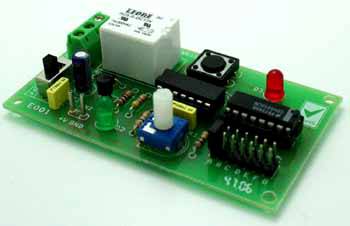

Изделие может использоваться для включения / выключения любого устройства по истечении установленного времени. Проект был разработан на CD4001 и CD4020 . Два вентиля CD4001 делают генератор, а остальное сконфигурированы как триггер, транзистор BC547 предназначен для управления реле. Цепь довольно проста, имеет перемычки для установки требуемой продолжительности времени, предустановка - для установки генератора 1 Гц. SW1 - запустить таймер, SW2 Power on / off. Контакты переключателя выходного реле могут работать при напряжении 230 В ~ 5 А / с

Характеристики

Питание: 12 В постоянного тока
Потребление: 60 мА
D3: Индикатор питания
D2: Индикатор работы таймера
CN2: вход питания
J1-J7: установка времени (см. Схему времени)
CN1: соединение реле обычно нормально разомкнуто или нормально замкнуто
SW1: запуск таймера
SW2: включение и выключение таймера
Частотный набор PR1: 1Гц

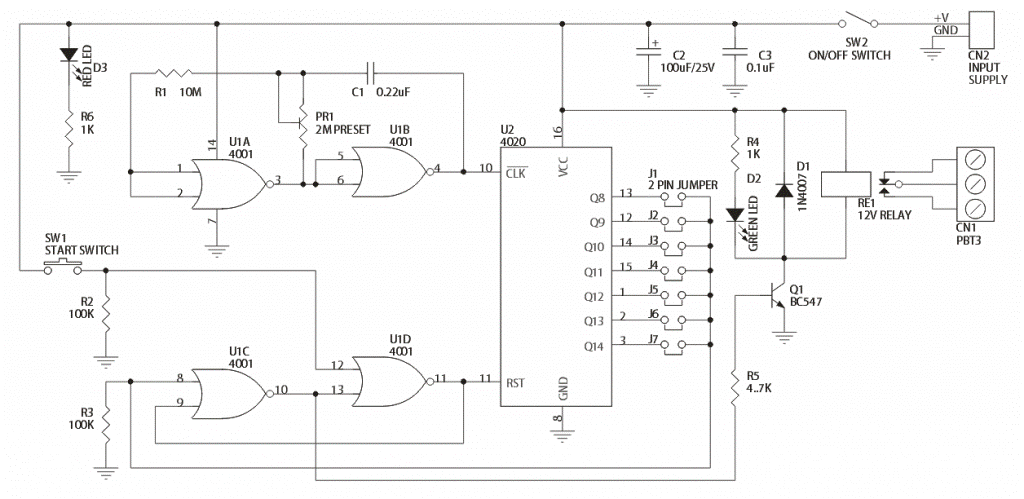

Схема

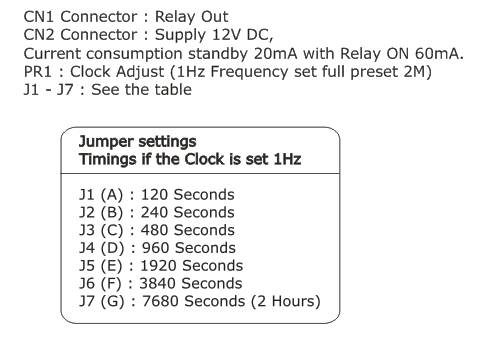

Джемперы

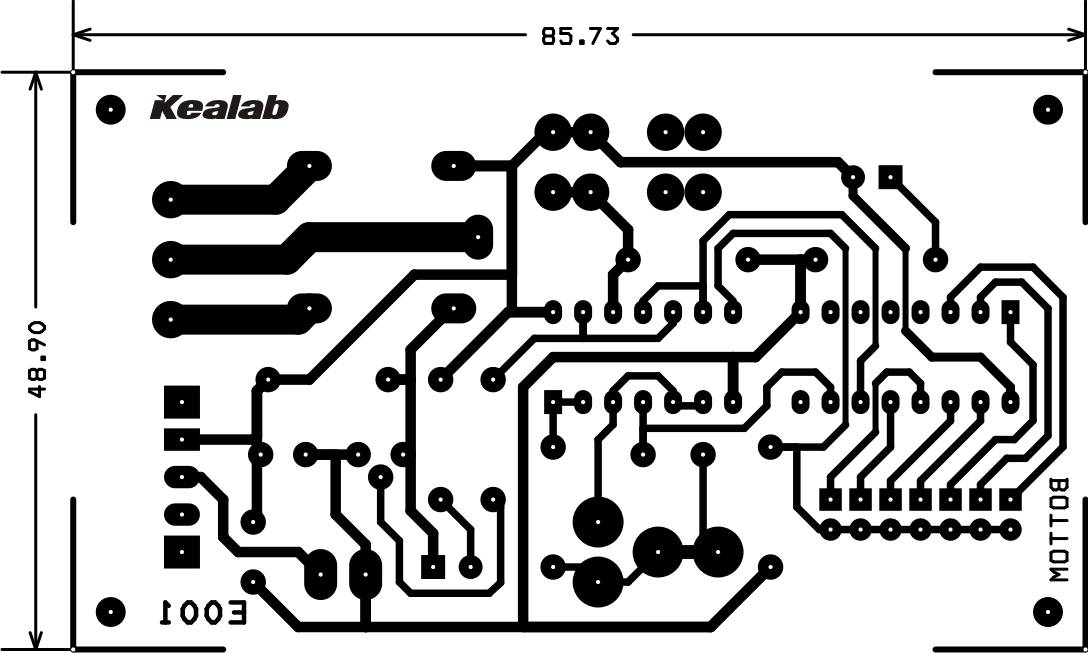

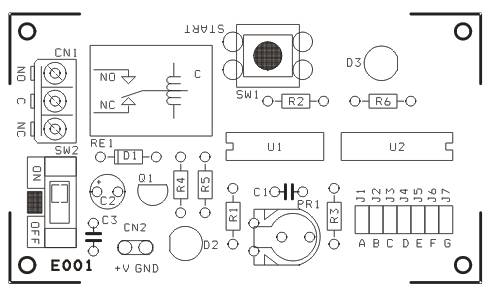

Печатная плата

Длительный таймер

Просмотров: 1180 | Добавил: Chinas | Рейтинг: 0.0/0
