Добавочное устройство для переделки частотомера на К155 (10Мгц) в 2000 Мгц
Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"
Чтобы это получилось для начала надо собрать делитель частоты 1/100 он находится на моей странице, если собрали тогда далее .

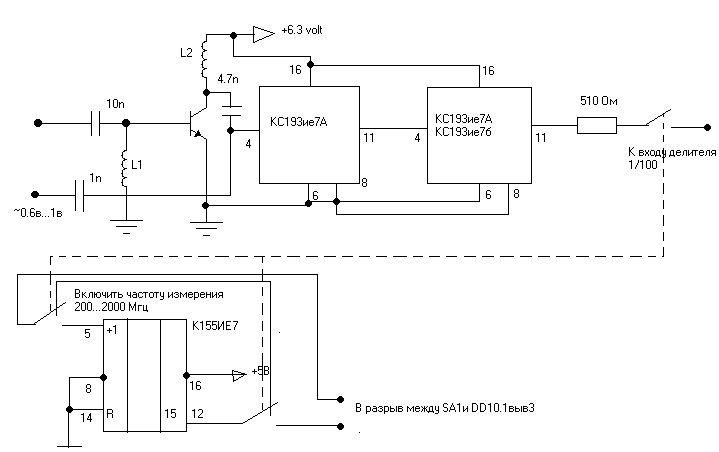

Вам предстоит собрать делитель частоты на16 на двухмикросхемах КС193ИЕ7 каждая из которых делит на 4 .
Тесть 4Х4=16.
Эти микросхемы делят синусоидальный сигнал от 200Мгц и до 2000Мгц амплитудой 0,6вольт. Сигнал с частотой 0.2-2Ггц поступает на конденсатор с которого на индуктивность которая фильтрует и шунтирует низкочастотный сигнал затем усиливается по амплитуде на транзисторе,
с коллектора, которого поступает на вход делителя через конденсатор 4.7 n который развязывает связь с постоянным током питания микросхемы.
С выхода на вход поделенный сигнал поступает на следующую микросхему , а та также делит на 4 резистор ограничивает силу тока на нагрузку делитель 1/100
Чтобы поделенные импульсы соответствовали показаниям индикаторов частотомера то для него нужен добавочный делитель на 16 в блок, образцовой частоты который и будет выдавать нужный интервал времени для подсчета импульсов.
Например поступает частота на вход нашего делителя
1600 000 000 гц
пройдя через первый делитель 1/16 получается 100 000 000 гц
пройдя через второй делитель 1/100 получается 1000 000гц
Время измерения в четырех индикаторном частотомере будет (переключатель диапазона точной частоты частотомера в положении 1000гц) (с включенным делителем на 16) 1000/16=62.5гц или 16 мс тригер DD10.1 делит на 2 и в итоге 32 мс
Тесть за 32 мс индикаторные счетчики сосчитают до 1600.
Первая и вторая индуктивности безкаркасные по 6 витков диаметром 6мм проводом 0.4мм
Эту систему я не опробовал возможно она содержит ошибки я не знаю для чего вывод 6 микросхем КС193ие7А в справочнике написано, что это опорное напряжение.
