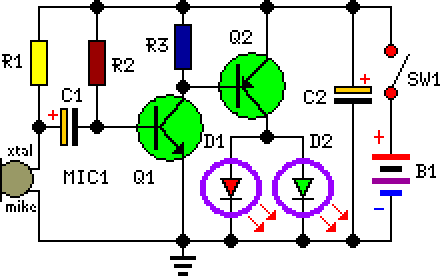

Эта схема была специально разработана как забавный гаджет. Он может находиться в задней части значка или на изображении, какого либо персонажа. Например: тыквы, черепа, черной кошки, маски и т.д. Два светодиода, установленных вместо глаз будут светить более или менее ярко в такт музыки или с помощью небольшого микрофона. Два транзистора обеспечивают необходимое усиление и управления светодиодами.
Для повторения подойдут любые транзисторы общего назначения, но следует учитывать, что R3 может потребовать корректировки, в зависимости от коэффициента усиления Q1.малого сигнала. Транзисторы с высоким коэффициентом усиления потребует более низкое значение для R3, т.е. около 390 - 470 Ом.
Детали:
R1 = 10K
R2 = 1M
R3 = 1K
C1 = 4.7uF-25V
C2 = 47uF-25V
D1 = 2мм LED
D2 = 2 мм LED
Q1 = BC547
Q2 = BC557
B1 = 3V батареи
SW1 = однополюсной переключатель
MIC1 = электретный микрофон
Вы можете заменить R3 на 1K триммер, чтобы установить точно порог срабатывания. Светодиоды лучше использовать 2 мм в диаметре для большего эффекта. Ограничивающие резисторы не требуются для D1 и D2. Потребление тока цепи составляет около 1,5 мА.
