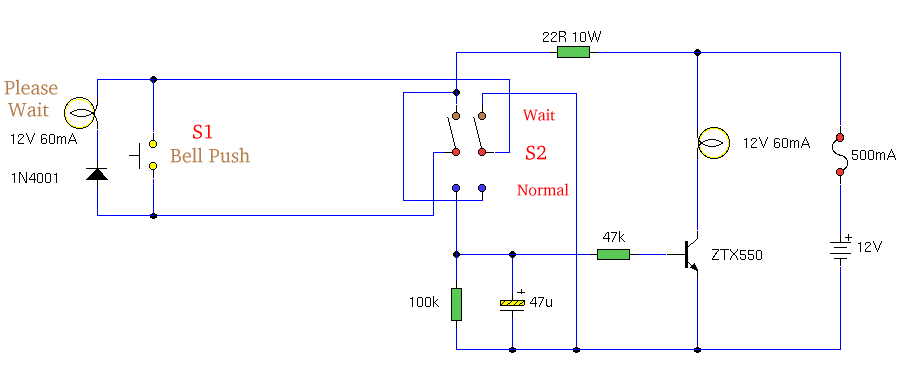

Схема обеспечивает визуальную индикацию с задержкой при нажатии кнопки дверного звонка. Кроме того, DPDT-переключатель может быть перемещен из дома, что приведет к включению лампы в переключателе дверного звонка. Лампа может подсвечивать слова «Пожалуйста, подождите», у кого есть трудности с ходьбой.
В схеме используется стандартный 2-проводный кабель или провод громкоговорителя. Параллельно с переключателем дверного звонка S1стоит диод 1N4001 и 12-вольтовая 60 мА лампа. Лампа не является обязательной, она может быть полезна для тех, кто не спешит, все, что вам нужно сделать, это щелкнуть выключателем внутри дома, и лампочка загорится с нужной надписью. Двухполюсный двухпозиционный переключатель коммутирует на дверь ламповый источник питания, 22-омный резистор для уменьшения тока, если переключатель дверного звонка S1 будет нажат, когда лампа горит.
Резистор должен быть рассчитан на 10 ватт, предохранитель на 0,5 А защищает от короткого замыкания. Когда S2 находится в верхнем положении (показано как коричневые контакты), загорится лампочка дальнего света. Когда вниз, (синие контакты), это нормальное положение и будет освещать лампу внутри дома. Затем переключатель S1 заряжает конденсатор 47u и управляет транзистором, который зажигает лампу. Когда выключатель дверного звонка нажимается только кратковременно, заряд на конденсаторе медленно уменьшается, что приводит к тому, что лампа остается включенной в течение нескольких секунд. Если требуется более длительный период, конденсатор может быть увеличен по емкости.
