Вот простой проект электронной схемы двух транзисторного приемников радиоприемника. Такие AM также называются «мини-радио». Приемник использует только 2 транзистора и несколько пассивных компонентов, что делает его очень простым. Хотя схема очень проста, она работает очень хорошо без внешней антенны или заземления. Транзистор T1 работает как высокочастотный усилитель с обратной связью и функционирует в качестве демодулятора одновременно. Чувствительность приемника зависит от количества обратной связи и может регулироваться с помощью P1.

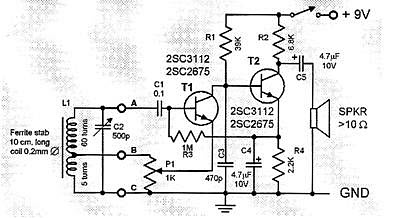

Двух транзисторный радиоприемник AM:
Демодулированный сигнал выходит из коллектора T1. Затем сигнал фильтруется с помощью C3, так что только аудиосигнал будет усилен T2. Затем усиленный сигнал доставляется к высокочастотному «наушнику». Катушка составляет 65 оборотов антенны АМ вокруг ферритового стержня диаметром 10 см длиной. Кран находится на пятом повороте обмотки катушки с ее конца. Катушка должна быть установлена как можно ближе к печатной плате.

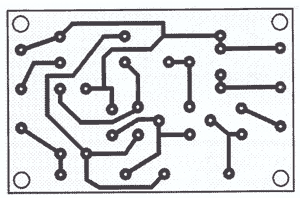

Схема печатной платы:
Чувствительность радиоприемника может быть значительно улучшена за счет подключения к ней внешней антенны. Внешняя антенна должна быть соединена с горячим контуром катушки через конденсатор 4,7 пикофарад. Радиоприемник cand питается от 9-вольтовой батареи. Он потребляет всего 1 мА.

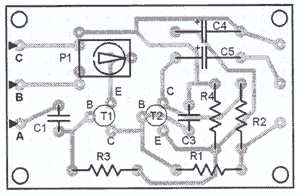

Размещение частей:
