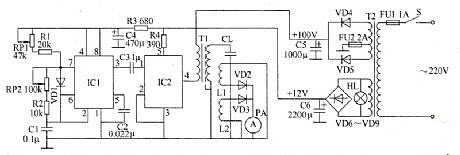

Схема электронного устройства для удаления накипи котла состоит из схемы источника питания, генератора квадратной волны 200 кГц, усилителя усилителя и схемы индикации выходного сигнала, и это показано в виде графика. Схема питания состоит из силового трансформатора T2, выпрямительных диодов VD4 ~ VD9, конденсаторов фильтра C5, C6 и т. Д.
200кГц квадратная волновая схема состоит из интегральной схемы IC1 и внешних компонентов. Схема усилителя усилителя состоит из мощного электронного переключающего усилителя IC IC2, выходного трансформатора T1 и емкостной нагрузки CL и так далее. Выходная схема индикации состоит из текущего измерителя PA, выпрямительных диодов VD2, VD3 и катушек индуктивности тока L1, L2 и так далее.
