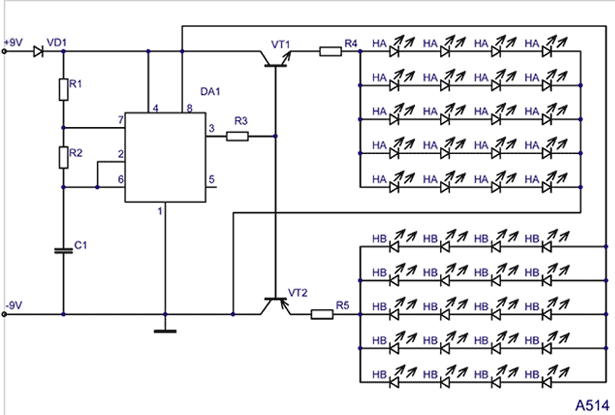

Переключением светодиодов управляет генератор, выполненный на микросхеме универсального таймера DA1. Рабочая частота генератора определяется номиналами резисторов R1, R2 и конденсатора C1. Транзисторные ключи VT1, VT2, коммутирующие светодиоды, предотвращают перегрузку выходного каскада микросхемы DA1. Диод VD1 предохраняет устройство от выхода из строя при неправильном подключении источника питания.
Перечень элементов
R1- 20 кОм
R2- 8,2 кОм
R3- 1 кОм
R4, R5- 22 Ом
C1- 22 мкФ/16…50 В
VD1- 1N4148, КД522
VT1- BС547, BС548
VT2- BC327, ВС557
DA1- HA17555, таймер серии 555
Светодиод красного свечения-40шт

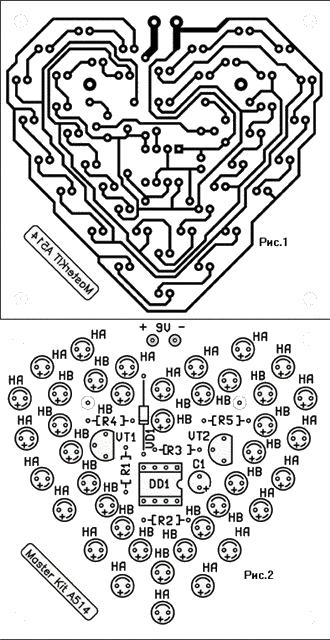

A514 (печатная плата 72х74 мм)
Железнодорожный переезд
Эта схема мигает два красных светодиода для модельной железнодорожном переезде.
Регулятор яркости.
Эта схема будет регулировать яркость одного или нескольких светодиодов от 5% до 95%.
Попеременное мигание светодиодов
Некоторые светодиоды бывают спаренными, к примеру красный и зеленый. Эта схема заставляет попеременно мигать красный / зеленый двухцветные светодиоды

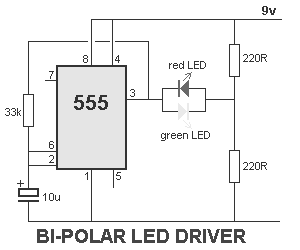

Мигающие биполярные светодиоды
Следующая схема заставляет мигать спаренные светодиоды разной полярности.
Попеременно мигают красный / зеленый биполярные светодиоды

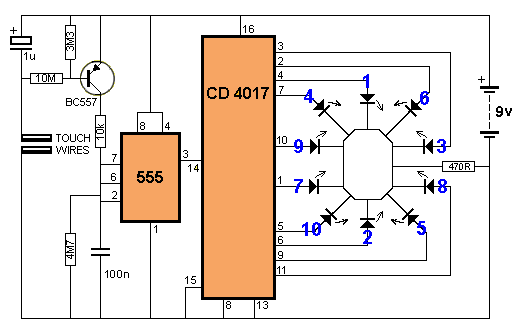

Рулетка
Эта схема создает вращающееся светодиодный круг, который начинает очень быстро крутится, когда палец касается сенсорного провода.
Когда палец удаляется, вращение замедляется и останавливается.

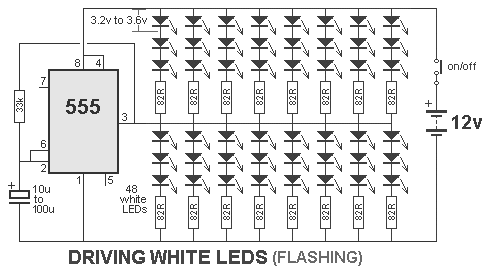

Управление множеством светодиодов
Таймер 555 способен выдерживать до 200 мА и напряжение 12v. Следующая схема показывает максимальное количество белых светодиодов, которые могут быть реально подключены к 555, но мы ограничили общий ток до 130 мА, так как каждый светодиод предназначен для передачи о 17mA до 22 мА максимум.
Напряжение на белом светодиоде падает 3.2V- 3,6V, а это означает что только 3 светодиода могут быть размещены последовательно.

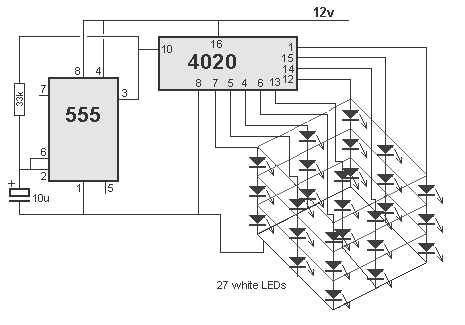

3D куб
Схема составляет 3x3x3 куб, состоящий из 27 белых светодиодов. Микросхема 4020 представляет собой 14 ножечный двоичный счетчик, и мы использовали 9 выходов.
Каждый выход управляет 3 белыми светодиодами соединенных последовательно. Микросхема 4020 производит 512 различных кодов, прежде чем последовательность повторится, Вы должны построить схему, чтобы самим увидеть эффект 3D-куба.

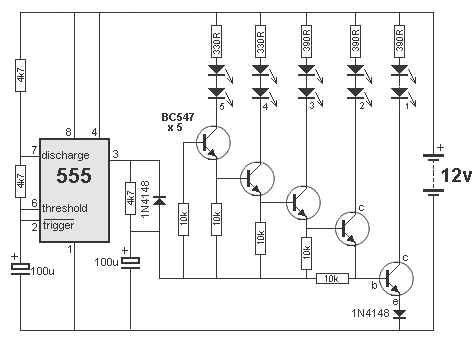

Светодиодный поворотник сигнала
Эта схема может использоваться для указания левого или правого поворота на мотоцикле.
Можно закрепить на шлеме
