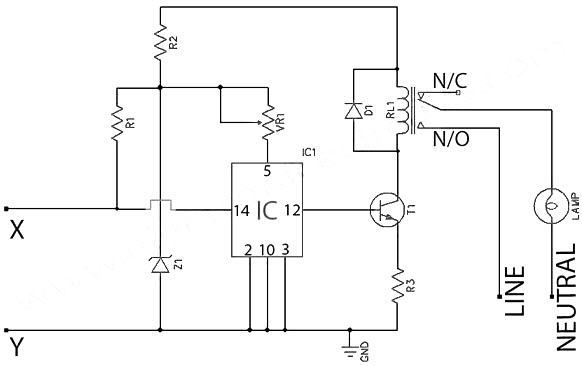

Схема может использоваться для освещения лестничных клеток или для любых объектов, которые могут потребоваться для управления из нескольких разных мест.
Положительная линия 12 вольт подключается к общей линии R2 и RL1, другая - к линии GND.
СПИСОК ДЕТАЛЕЙ |
|
R1 |
1.4K |
R2 |
100 Ом 0,5 Вт |
R3 |
10 Ом 1 Вт |
VR1 |
100Ω Предустановленная |
D1 |
IN4001 |
Z1 |
5V 0.5W зенеров |
RL1 |
12В 200 Ом |
IC |
7493 |
T1 |
SL100 |
ЛАМПА |
230В ЛАМПА |
IC 7493 подключен как бистабильный мультивибратор здесь. Транзистор T1 (SL100 или AC127) действует как переключатель нагрузки. Когда на основании T1 имеется ток, он будет проводить и активировать реле, которое может быть типом 12 В, 200 Ом или 9 В 200 Ом. VR1 настраивается так, чтобы получить точный 5V на выводе 5 IC 7493. Любое количество кнопочных переключателей может быть подключено параллельно точкам X и Y. Просто нажимая любой из этих переключателей, работа цепи и работа реле. Лампа будет светиться, чтобы подтвердить переключение. Когда какой-либо из параллельных переключателей будет нажат еще раз, он автоматически отключит питание лампы.
