Простой усилитель мощности с электронным регулятором громкости. Усилитель мощности 1 Вт с электронным регулятором громкости TDA8551. Микросхема TDA8551 от Philips - это мостовой усилитель с выходной мощностью 1 Вт при напряжении питания 5 В. В этом случае потребление тока в бесшумном режиме составляет всего 10 мА.
Чип сделан в 8-контактном корпусе и не требует теплоотвода, его можно использовать в различных небольших устройствах. Чип оснащен тепловой защитой, имеет внутреннюю цепь задержки, соединяющую нагрузку - так что, когда вы включаете, вы слышите хрипы других замечательных переходных процессов музыки. Этот чип также встроен в электронный регулятор громкости.

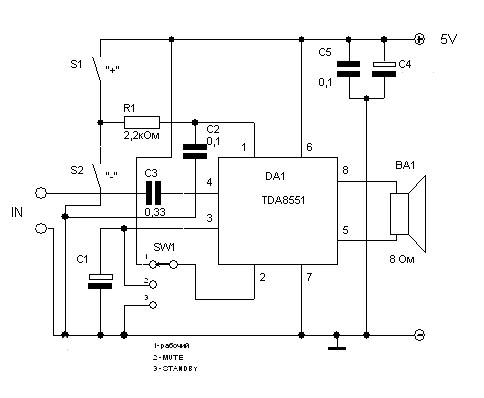

Принципиальная электрическая схема:
Список запчастей:
C1 100uF / 10V
C2 0,33
C3 0,1
C4 0,1
C5 200uF / 10V
R1 2,2 к
DA1 TDA8551
