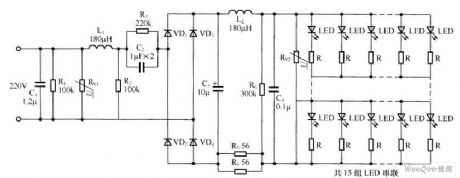

C1, R1, RV1, L1 и R2 представляют собой схему фильтра первого уровня мощности R2, которая используется для входного кратковременного фильтра высокого напряжения. C2, R3 представляет собой понижающую схему, C3, C4, L2 и RV2 используют схему фильтра выпрямления .
Изображение: Емкостная приводная система с фильтром
Эта схема является двойной схемой фильтра и может эффективно защищать светодиод от разрыва мгновенного высокого напряжения.
