Целью этой схемы является анимировать витрины с помощью емкостного датчика, расположенного за почтовым баннером. Карта помещается напротив стекла в витрине, и посетитель может активировать реле, помещая его руку на карту, снаружи. Специально для игрушечных магазинов, схема может активировать модельные поезда, небольшие электрические гоночные автомобили, огни и т. Д. Дальнейшие приложения остаются в воображении пользователя. Примите его, чтобы увеличить влияние вашего витрины на следующий рождественский сезон!
R1, R2 _____ 1M 1 / 4W резисторы
R3, R4 ____ 47K 1/4 Вт резисторы
C1 _______ 10μF 25V Электролитический конденсатор
C2______470pF 630V Керамический или полиэфирный конденсатор
D1-D3 ____ 1N4002 100V 1A диоды
Q1-Q3 _____ BC337 45V 800mA NPN-транзисторы
RL1_______Relay с переключателем SPDT 2A @ 220V
Напряжение катушки 12В. Сопротивление катушки 200-300 Ом
J1________ Два выходных разъема
Датчик ____ Алюминий или медный тонкий лист с размерами почтовой карточки,
приклеивается к задней части того же (около 15x10,5 см).
Тонкий экранированный кабель

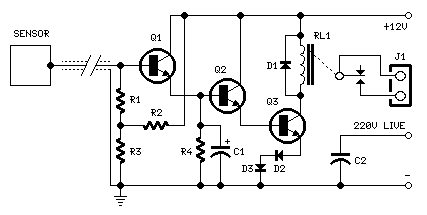

Q1, Q2 и Q3 образуют высокоимпедансный супер-Дарлингтон, который управляет реле, усиливая переменную частоту питающего напряжения 50 или 60 Гц, индуцированную в датчике человеческим телом. C1, D2 и D3 обеспечивают чистое переключение реле. Электропитанием может быть любой коммерческий адаптер для встраиваемых трансформаторов с выпрямителем и сглаживающим конденсатором, способный подавать напряжение и ток, необходимые для питания реле, которое вы собираетесь использовать.
