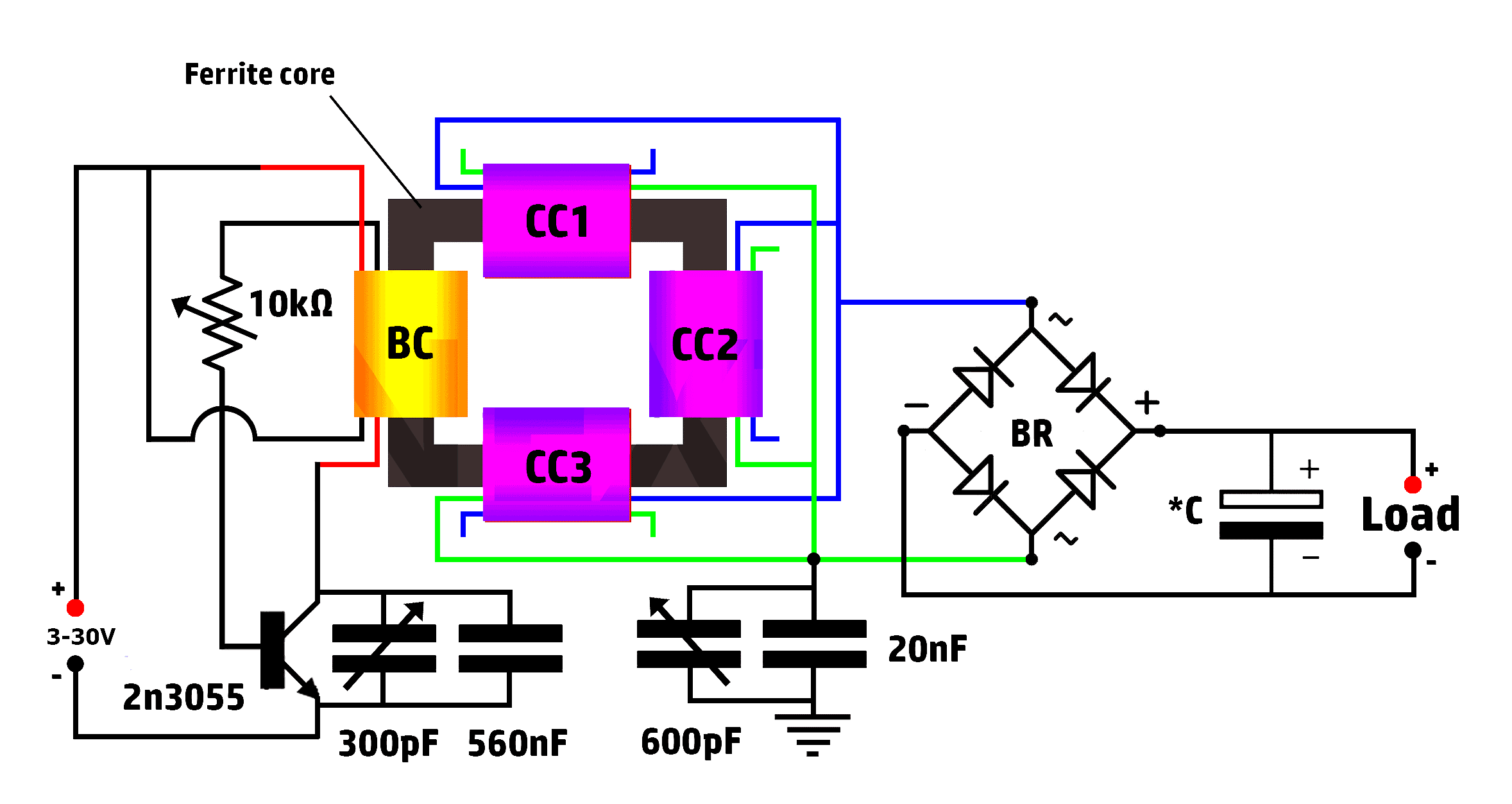

Гибридная схема Tesla / joule thief, в которой изобретатель заявляет о производстве в 90 раз больше входной мощности! Схема может быть замкнутой и может обеспечивать мощность 1050 Вт. от 1050 Вт только 11,6 Вт будет возвращаться, чтобы запитать джоуль вора. Если вы удалите мостовой выпрямитель и конденсатор С, вы можете использовать схему с высокочастотным выходом переменного тока. Цепь использует 2n3055 и обычную бифилярную катушку `BC` (45 + 45 оборотов, провод 0,5 мм) для импульсного ферритового сердечника, состоящего из двух крупных ферритов U-формы. Катушки CC1, CC2 и CC3 не являются обычными катушками, являются комбинацией конденсаторов и катушек.



Будьте очень осторожны во время игры с этим устройством. Вы должны быть экспертом в области высокого напряжения, если вы решите поэкспериментировать с этой схемой.





 Эти катушки представляют собой не более двух алюминиевых фольг, взятых из кишок большого электролитического конденсатора и наматываемых на ферритовый сердечник с диэлектрическим изолятором между ними, пластиковой пленкой в ​​этом случае. Каждая катушка / конденсатор имеет 60 оборотов пар фольги. Индукция должна составлять около 0,53 мГн и емкость формирования 48 мкФ для каждой готовой катушки. Поэтому каждая катушка / конденсатор имеет четыре концевых конца, а не два, как обычный конденсатор. Два в начале и два в конце. Схема использует три из этих катушек для выхода. Постарайтесь сделать их одинаковыми, как они могут быть. Конденсаторы могут нуждаться в изменении в соответствии с емкостью формирования и индукцией ваших катушек. Два переменных конденсатора и переменный резистор необходимы для настройки схемы на резонирование. Соединение заземления должно быть хорошим и должно быть полностью отделено от заземления дома. Начните с малой мощности, положите 3 вольта у джоулева вора и постепенно увеличивайте напряжение при подключенной нагрузке. Настройте сначала переменный резистор для лучшего выхода, а затем настройте переменные конденсаторы в соответствии с частотами.



Будьте очень осторожны во время игры с этим устройством. Вы должны быть экспертом в области высокого напряжения, если вы решите поэкспериментировать с этой схемой.
