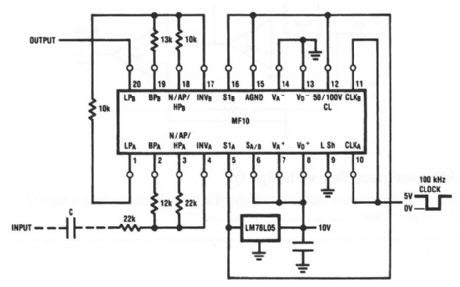

Для этого фильтра нижних частот требуется только шесть резисторов. Тем не менее, требуется тактовая частота 100 кГц.

фильтр Баттерворта 4-го порядка 1 кГц

National Semiconductor, Руководство по линейным приложениям, 1991, с. 910.

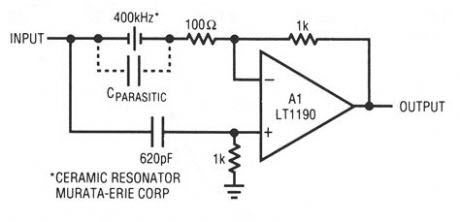

Пьезокерамический фильтр с дифференциальной связью

Эта схема является улучшенной версией схемы с изображением 7-10. С помощью схемы, изображенной на рисунке 7-11, часть входа подается на неинвертирующий вход A1. RC-сеть на этом входе выглядит как импеданс керамического резонатора, когда он выключен. В результате A1 видит аналогичные сигналы для внеполосных входов.

Высокочастотный спуск по фиг.7-11 является плавным и примерно на 20 дБ глубже, чем фильтр 7-10 при 475 кГц. Низкочастотная сторона резонанса имеет схожие характеристики при 375 кГц и ниже. Linear Technology Corporation, 1991, AN47-48.

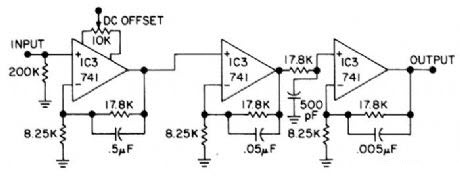

Розовый шум

Используется в акустике для измерения характеристик преобразователя, коэффициентов поглощения и передачи материалов и параметров помещения, таких как реверберации. Отклонение отпадения обнаруженного шумового сигнала на низких частотах с использованием фильтра, показанного для преобразования источника случайного шума из постоянной энергии на каждый герц (спектр белого шума) в постоянную энергию на октаву (эффект розового шума).

Фильтр охватывает диапазон аудиосигналов от 10 Гц до 20 кГц, обеспечивая характеристики передачи в 20 дБ в декадах с тремя 741 операционными усилителями. Частотная характеристика не зависит от импедансов источника и нагрузки. Напряжения питания могут быть от ± 6 до ± 18 В.-R. Мауро, Простой розовый фильтр шума. Аудио. Март 1977. стр. 36 и 38.
