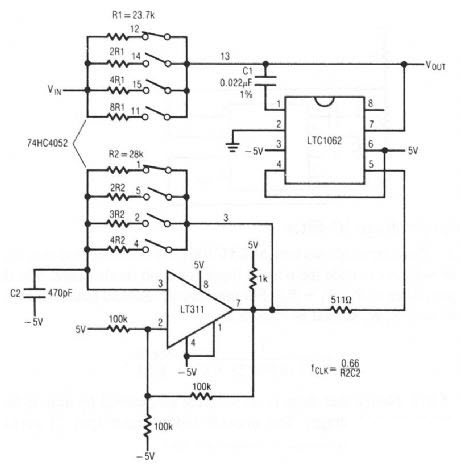

Схема показывает LTC1062, используемую с двойным четырехканальным MUX (74HC4052) и LT311 для обеспечения четырех различных частот отсечки (500, 250, 125 и 62,5 Гц). Обратите внимание, что тактовая частота и внешний продукт R × C изменяются одновременно, так что: 1 / (6.28RC) = fc / 1.64 = fclock / 1.64.
Линейная технологическая корпорация, Руководство по линейным приложениям, 1992, с. AN24-8.
