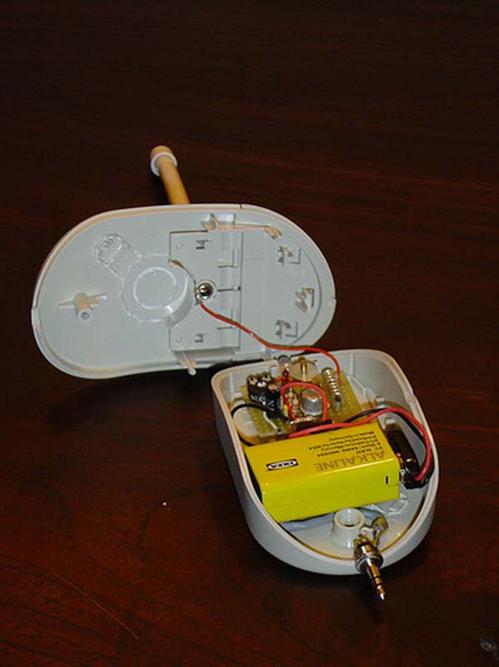

Вот инструкции по созданию своего собственного FM-радиопередатчика. Он работает довольно просто, есть переключатель питания внизу, чтобы включить его и настроить радио и передатчик на нужную частоту. Для антенны вы можете использовать медный провод длиной 70 см. Диапазон этого FM-передатчика составляет от 100 до 150 метров (500 футов). С R5 вы можете настроить входной сигнал, а с C6 вы можете настроить свою частоту. Передатчик питается от батареи 9 В.
Список деталей iPod FM:
транзистор:
T3 ............................... 2N2219a
Конденсатор:
C3 ............................... 1 мкФ / 16 В
C4, C5 ............... 1 nF ker.
C6 триммер конденсатор ... 4-40 пф
C7 ............... 10 pF ker.
Резистор:
R5 Триммер ................. 10 кОм
R6 .............................. 10 кОм
R7 ............................... 2,7 кОм
R8 ................................ 1 кОм
Намотка L1:
Используйте серебряный провод длиной 10 см.
Диаметр внутри катушки должен быть 3 мм.
Всего 7 ветров
Длина катушки должна быть 15 мм (fg)
Антенна подключена к катушке на расстоянии 3 мм от f
a: 9volt
b: земля
c: аудио в
Настройте свой аудиовход на b
Для антенны вы можете использовать медный провод (70 см)
С R5 вы можете настроить входной сигнал, а с C6 вы можете настроить свою частоту.
