FM-передатчик с использованием MAX4467 и MAX2606

Статья изначально была опубликована в журнале «Elektor» в выпуске 323, июль 2003 г., но здесь представлен новый дизайн печатной платы. Вот очень простой, недорогой и интересный проект, который приносит массу удовольствия домашнему экспериментатору или любителю. Его можно использовать в качестве простого беспроводного микрофона. В схеме используются две интегральные схемы от Maxim. IC1 a MAX4467, является усилителем, поднимающим сигнал микрофона до уровня, подходящего для частотной модуляции (FM). IC2 - управляемый напряжением генератор (VCO) со встроенным варактором (он же варикап диод). Его номинальная частота колебаний задается катушкой L1. Значение индуктивности 390 нГ обеспечивает частоту колебаний около 100 МГц. Для лучшей производительности L1 должен быть компонентом с высоким коэффициентом добротности. L1 может состоять из 4 витков посеребренной проволоки, намотанной вокруг 10-мм сверла, и растягивается до длины около 1,5 см.  Диаметр проволоки может составлять от 26 SWG (0,5 мм) до 20 SWG (1 мм). Ядро не используется. MAX4467 - это микрооперационный усилитель для работы с низким напряжением и обеспечивающий полосу усиления 200 кГц при токе питания всего 24 А. При использовании с электретным микрофоном необходима некоторая форма смещения постоянного тока для капсулы микрофона. MAX4467 имеет возможность отключать смещение микрофона, когда устройство находится в режиме выключения. Это может сэкономить несколько сотен микроампер тока питания, что может быть существенным в приложениях с низким энергопотреблением, особенно для приложений с батарейным питанием, таких как беспроводные микрофоны. Вывод MIC-Bias обеспечивает коммутируемую версию Vcc для компонентов смещения.

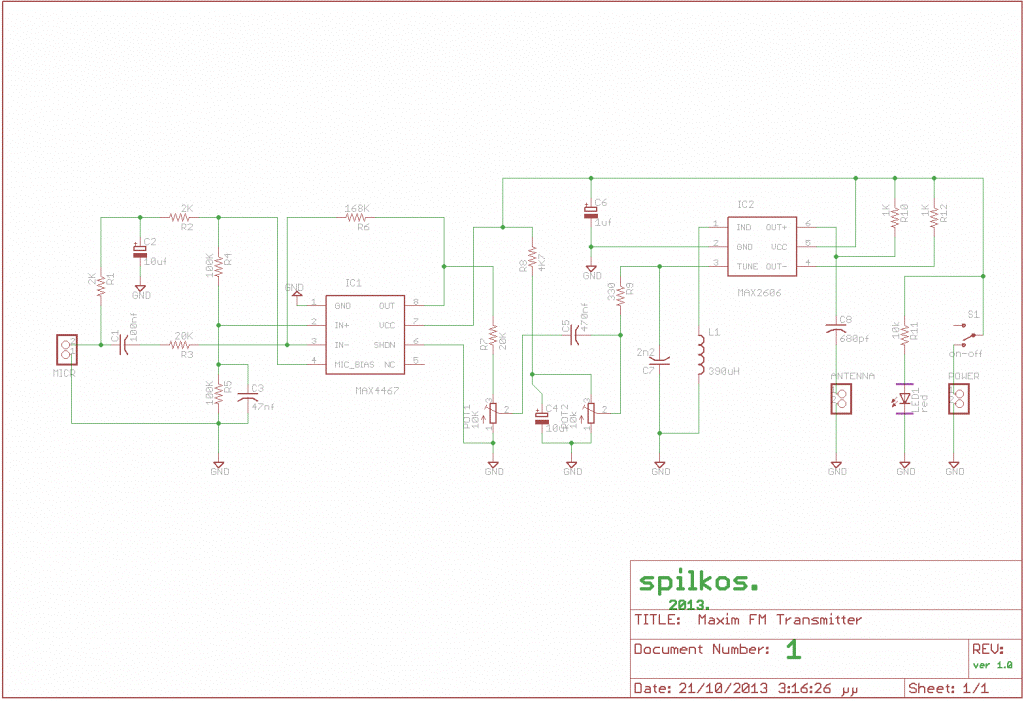

Схема с двумя микрофонами MAX4467 в качестве микрофонного усилителя и MAX406 в качестве передатчика VCO FM. Он подходит для короткого диапазона FM-трансляции, а также беспроводного FM-микрофона. Резистор R1 резистор ограничивает ток микрофонного элемента. Выходной импеданс MAX4467 является низким и хорошо подходит для управления кабелями на расстоянии до 50 м. MAX2606 генераторы с регулируемой частотой (VCO), спроектированные специально для портативных беспроводных систем связи. ИС поставляется в крошечном 6-контактном SOT23 корпусе. Маломощный ГУН имеет встроенный варактор и конденсаторы обратной связи, которые устраняют необходимость в внешних элементах настройки. Для установки частоты колебаний и создания правильно работающего ГУН требуется только внешний индуктор (здесь L1). Чтобы свести к минимуму воздействие паразитных элементов, которые ухудшают характеристики схемы, расположите L1 и C5 близко к их соответствующим выводам. В частности, установите C5 непосредственно на контакты 2 (GND) и 3 (TUNE). Потенциометр P2 позволяет вам выбрать свободный канал, настроив диапазон FM от 88 МГц до 108 МГц. Выходная мощность около -21 дБм (около 10 Вт) на 50 Ом. P1 служит регулятором громкости, модулируя частоту ВЧ. Сигналы выше 60 мВ вносят искажения, поэтому банк уменьшает этот уровень. Для уменьшения паразитной емкости минимизируйте длину трассы, размещая внешние компоненты вблизи контактов IC1. При использовании проволочной антенны длиной около 75 см передатчик должен иметь диапазон около 35 м. Старайтесь, чтобы все выводы были как можно короче, чтобы предотвратить паразитную емкость. Передатчик работает от одного напряжения питания в диапазоне от 4,5 В до 5,5 В от любого стандартного источника батареи. Передатчик должен быть размещен в металлическом корпусе с экранированием, установленным между двумя ступенями (AF и RF). Старайтесь, чтобы все выводы были как можно короче, чтобы предотвратить паразитную емкость.

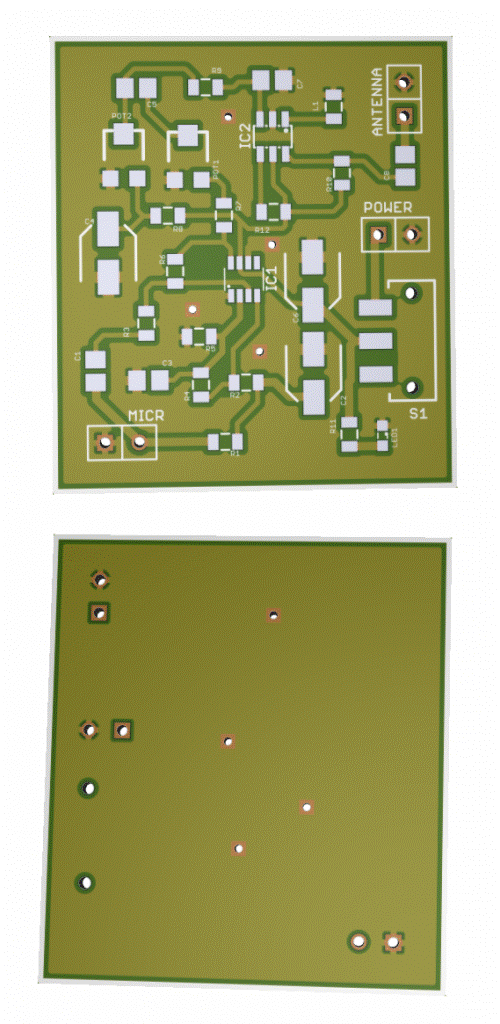

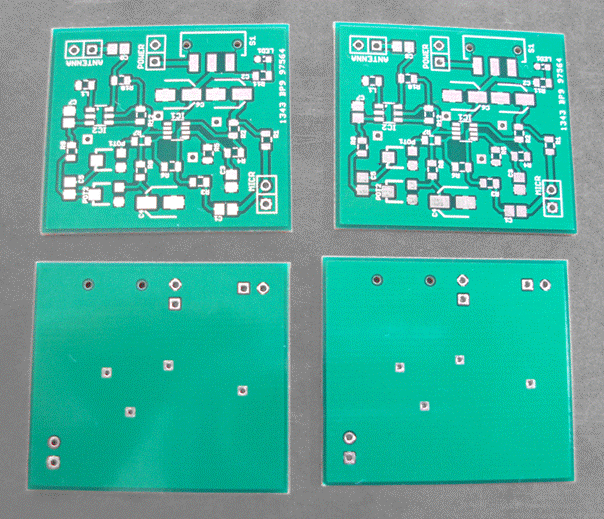

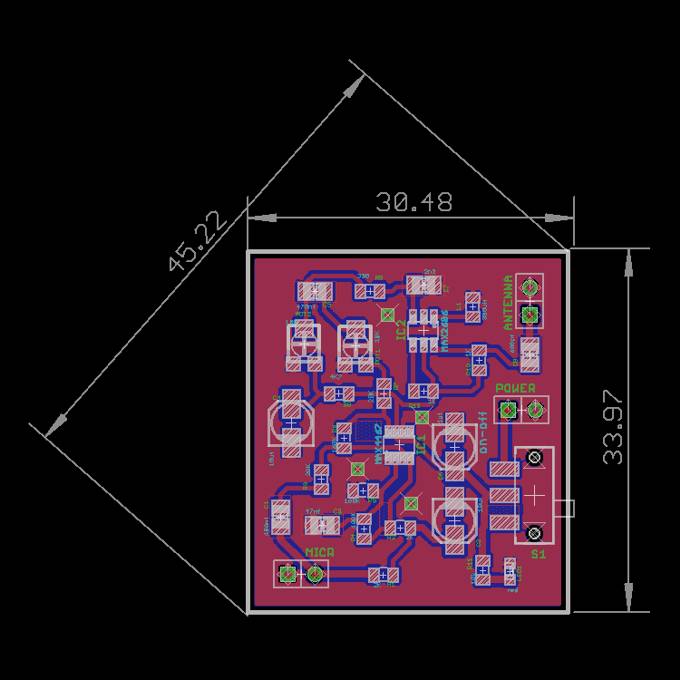

Печатная плата

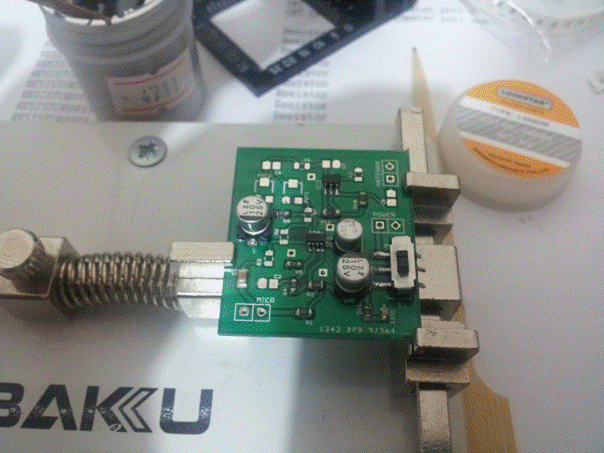

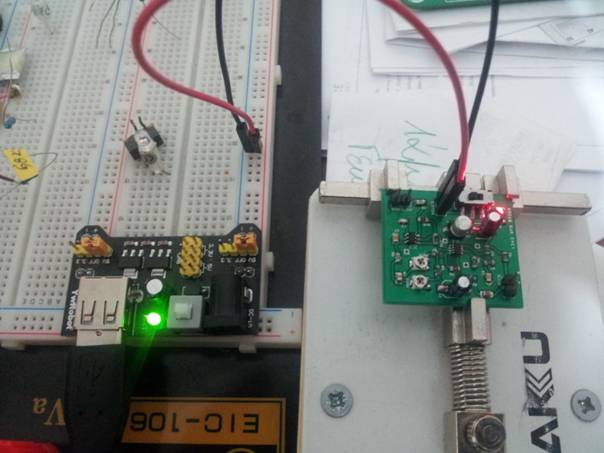

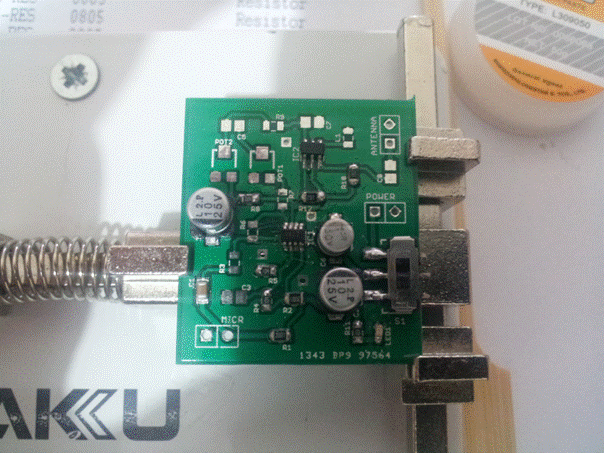

Готовое изделие
