Ниже приведена принципиальная схема FM-передатчика с использованием IC UPC1651. UPC1651 - это широкополосный усилитель UHF Silicon MMIC. IC имеет широкий частотный отклик на 1200 МГц и усиление мощности до 19 дБ. IC может работать от 5 В постоянного тока. Аудиосигналы, выбранные микрофоном, подаются на входной контакт (контакт 2) ИС через конденсатор C1. C1 действует как фильтр шума. Модулированный FM-сигнал будет доступен на выходном выводе (pin4) IC. Индуктор L1 и конденсатор C3 образуют необходимую схему LC для создания колебаний. Частоту передатчика можно изменять, регулируя конденсатор С3.

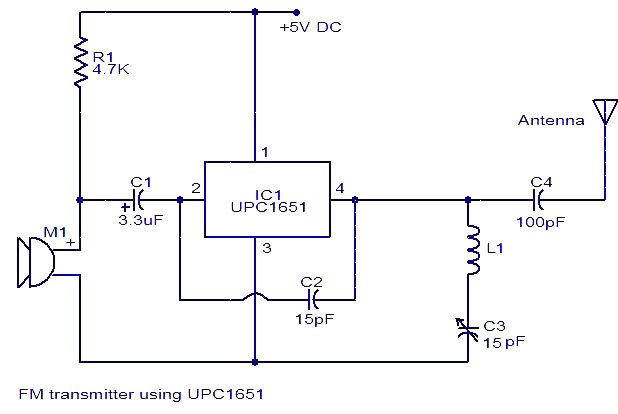

Схема с перечнем деталей.
Схема может быть собрана на плате Vero. Индуктор L1 можно сделать, сделав 5 витков 26SWG эмалированной медной проволоки на пластиковой пластине диаметром 4 мм. в качестве антенны может использоваться медный изолированный медный проводник. Не допускайте, чтобы IC.Mic M1 не превышал 6 В. Микрофон M1 может быть конденсаторным микрофоном.
