Этот фотодетектор, детектор с выходным сигналом TTL, который можно использовать в проектах для Arduino. Схема обеспечивает низкий выходной уровень, когда есть достаточно света или свет, который запускает систему. Он может дать команду, например, включить свет, когда станет темно, и выключится, когда будет ясно. Выход совместим с уровнем TTL и дает низкий (LO), когда фототранзистор Q1 обнаруживает свет. RV1 с тримпотом, мы можем настроить чувствительность.

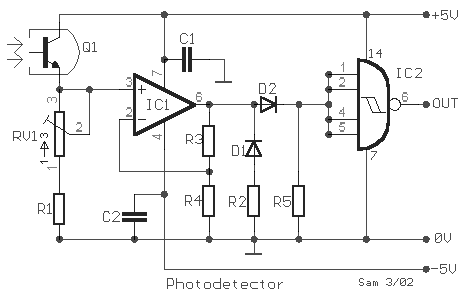

Фотодетектор с выходной схемой выхода TTL:
Список деталей
R1 = 270 Ом
R2-5 = 1 кОм
R3 = 10 К ом
R4 = 100 Ом
RV1 = 10K Ом
Q1 = BP103 Siemens Фототранзистор
IC1 CA3130
C1-2 = 100В 100 нФ керамика
IC2 = 74HCT13
D1 = 1N4148-2
