Импульсный генератор вырабатывает частоты в кГц, которые можно применять в различных конструкциях. Устройство основано на классическом LM555 таймере.

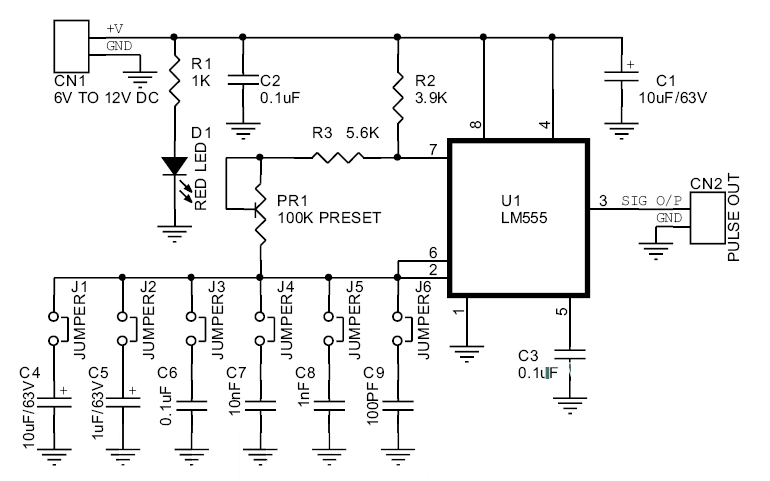

Принципиальная схема
|

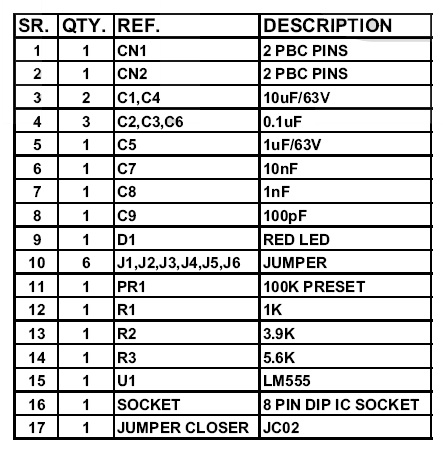

Список деталей
|

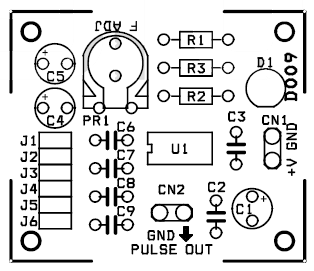

Компоновка элементов
|
Параметры
Вход - 12 В постоянного тока макс 40 мА Диапазон - выбирается с помощью перемычек от 1 Гц до 180 кГц Power-On светодиодный индикатор Клеммы для быстрого подключения Четыре монтажных отверстия 3,2 мм каждый PCB размеры 40 мм х 47 мм
|

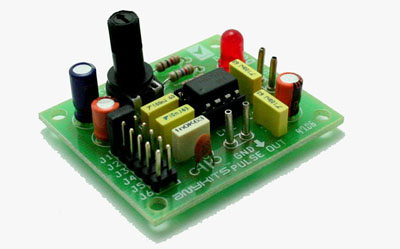

Готовое устройство
