У свинцово-кислотных батарей срок службы значительно сокращается, если они глубоко разряжены. На рис показана схема батарейного изолятора при разряде. Изолятор может быть использован для различных ИБПА. В оригинальной схеме был использован операционный усилитель TAA861. Он имеет выход с открытым коллектором, и нуждается в резисторе, соединенным между выходом и положительным напряжением питания. Будет работать одинаково хорошо с обычным OZ 741.

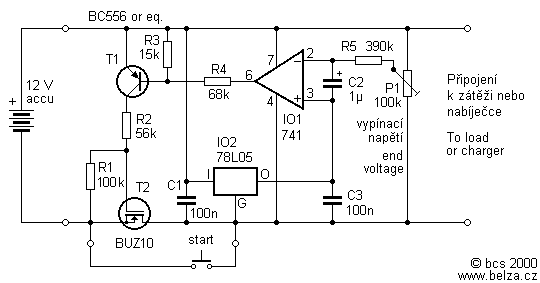

Рис. переключатель для свинцово-кислотной батареи
Предположим, что транзистор Т2 открыт. Выходной (0 В) соединен с отрицательной клеммой батареи. Выходное напряжение сравнивается с выходным напряжением стабилизатора IO2. Если напряжение батареи достаточно, на инвертирующий вход ИМС с более высоким напряжением, чем инвертирующий вход (5), а выходной сигнал компаратора представляет собой напряжение близко к 0 В. Транзистор Т1 открыт и эмиттером соединен к положительному напряжению, который держит его в открытом состоянии. После того, как разряд батареи будет уменьшаться компаратор напряжения изменяется, и транзисторы Т1 и Т2 закроются. Выходное напряжение снижается до нуля скачка. В этом состоянии, схема не потребляет энергию аккумулятора. Если подключить заряженный аккумулятор, транзистор T2 остается закрытым, поскольку операционный усилитель и стабилизатор отключили источник питания. Изолятор может быть подключен к батарее во время зарядки. Во время зарядки транзистор находится в обратной связи и диод в прямом направлении. Действительно, после достижения минимального напряжения транзистора не открывается, и светодиод больше не применяется. Сопротивление закрытого транзистора BUZ10 только 0,08 Ом и не влияет на функцию зарядного устройства. Некоторые легко доступные транзисторы находятся в открытом состоянии сопротивление намного меньше например IRLI2203G (около 0,007 Ом).

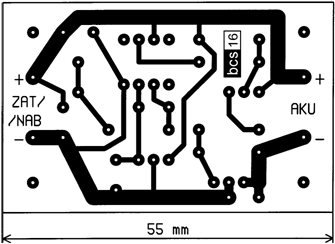

Рис. Монтажная плата

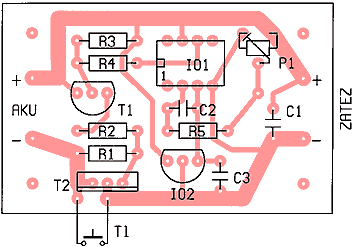

Рис. Распределение компонентов на плате
Если непрерывный ток нагрузки до нескольких ампер, нет необходимо охлаждать транзистор T2. Триммер установлен в положение, которое фактически изменяет напряжение на выходе компаратора.

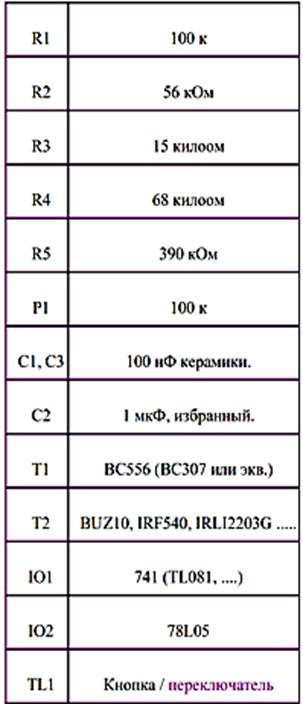

Детали
Ярослав Белза
