Гибридный усилитель для наушников

Небольшое требование к мощности означает, что преобразователи могут работать с небольшой долей их возможностей полного отклонения, тем самым уменьшая THD и другие нелинейные искажения. Эта конструкция специального усилителя для наушников является потенциально противоречивой в том смысле, что она имеет единичное усиление напряжения и использует клапаны и транзисторы в том же дизайне. Нормальные наушники имеют сопротивление 32R на канал. Обычный стандартный линейный выход 775 мВ, к которому стремится все качественное оборудование, будет генерировать мощность U2 / R = 0,7752 / 32 = 18 мВт на канал через наушники этого импеданса. Изучение доступных наушников в хорошо известных торговых улицах показало, что чувствительность варьировалась от 96 дБ до 103 дБ / мВт! Таким образом, на практике схема будет требовать единственного усиления, чтобы достичь уровня оглушения. Поскольку требуется конструкция с единичным усилением, вполне возможно использовать выходной каскад с низким уровнем искажения. Очевидным выбором является последователь эмиттера. Это имеет почти единичный выигрыш в сочетании с большим количеством местных отзывов. К сожалению, выходной импеданс эмиттерного повторителя зависит от импеданса источника. С регулятором громкости или даже с разными источниками сигнала это будет меняться и может привести к небольшим, но слышимым изменениям качества звука. Чтобы предотвратить это, выходной каскад приводится в действие катодным повторителем, основанным на клапане ECC82 (эквивалент США: 12AU7). Это устройство, в отличие от конфигурации транзистора, позволяет выходному каскаду работать с постоянным значением, с низким импедансом. Другими словами, сигнал с точки низкого импеданса используется для обеспечения высокого импеданса выходного каскада, что способствует снижению общего THD. При скромных выходных мощностях, необходимых для схемы, единственным разумным выбором является схема класса A. В этом случае используется многоъядерный одноконтурный выходной каскад, который состоит из Т3 и источника постоянного тока Т1-Т2.

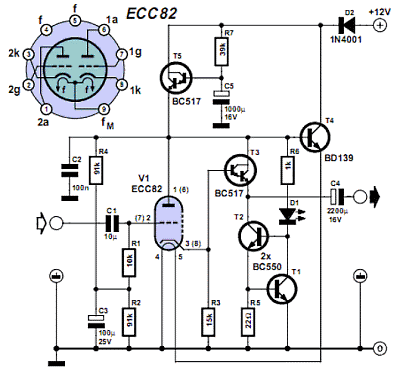

Гибридная схема усилителя для наушников:

Постоянный ток устанавливается напряжением Vbe T1, приложенным к R5. При его значении 22R ток устанавливается на 27 мА. T3 используется в режиме повторителя эмиттера с высоким входным импедансом и низким выходным сопротивлением. В самом деле, основная проблема использования клапана при низких напряжениях заключается в том, что довольно трудно получить реальную утечку тока. Чтобы предотвратить искажение, выходной каскад не должен позволять загружать клапан. Это зависит от выбора устройства вывода. BC517 используется для T3 из-за его высокого коэффициента усиления тока, 30 000 при 2 мА! Поскольку у нас есть выходной каскад с низким импедансом, нагрузка может быть с емкостной связью через C4. Некоторые пуристы могут столкнуться с идеей использовать электролиз для этой работы, но факт остается фактом: искажение, создаваемое емкостной связью, на два порядка меньше, чем связь трансформатора. Остальная часть схемы используется для определения различных напряжений, используемых схемой. Для получения линейного выхода сетка клапана должна быть смещена на половину напряжения питания. Это функция делителя напряжения R4 и R2. Входные сигналы подключаются к цепи через C1 и R1. R1, подключенный между делителем напряжения и сетью V1, определяет входной импеданс схемы. C1 имеет достаточно большое значение для обеспечения реакции до 2 Гц. Несмотря на то, что схема хорошо справляется с отказом от линейного шума сама по себе из-за высокого импеданса анода V1 и тока коллектора T3, для получения бесшумного фона при отсутствии сигнала требуется небольшая помощь. «Помощь» представлена ​​в виде схемы умножения емкостей, построенной вокруг T5. Другой BC517 используется здесь, чтобы избежать загрузки фильтра, содержащего R7 и C5. В принципе емкость C5 умножается на коэффициент усиления T5. На практике гладкий dc, примененный к базе T5, появляется на низком импедансе на его эмиттере. Важным дополнительным преимуществом является то, что напряжение питания медленно подается при включении питания. Это, конечно, связано с тем, что время полностью заряжено C5 через R7. Никаких следов гула или рябь здесь не видно. C2 используется для обеспечения стабильности в РФ. Питание постоянного тока также используется для запуска нагревателя клапана. ECC82 имеет преимущество здесь в том, что его нагреватель можно подключить для работы от 12,6 В. Для его запуска T4 используется в качестве элемента прохода серии. Базовое напряжение получается от эмиттера Т5. T4 имеет очень низкий выходной импеданс, около 160 мР, что помогает предотвратить попадание посторонних сигналов из проводки нагревателя. Подключение базы транзисторов к C5 также позволяет подогревателю нагреваться мягко. Несколько вольт только теряются на T4, и хотя устройство нагревается, он не требует радиатора.
