Гидрофон



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Некоторое время назад моя дочь попросила меня сделать для школьной работы, микрофон, способный записывать звуки в воде. После «консультации» с Интернетом, я обнаружил, что большинство любительских конструкций используется датчик «пьезо», в комплекте с предусилителем JFET. Последующие эксперименты показали, что усиление JFET мало и сигнал слаб. Емкость пьезоэлемент является довольно большой (около 22 нФ для KBI-2734. Схема предусилителя подходящего для подключения к компьютеру показана на рис. 1.

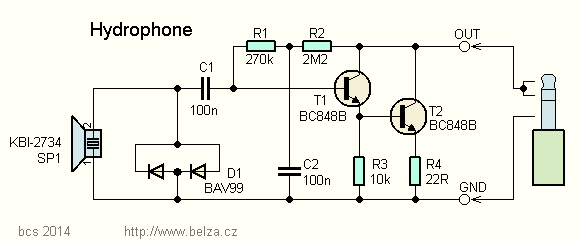

Рис. Гидрофон усилитель для входа ПК



Питание подается от входа микрофона ПК. Коэффициент усиления по напряжению около 40 и обратной связи (R1, R2, C2), при условии, с зуммером с 22 нФ плоской частотной характеристикой от усилителя около 50 Гц. Коэффициент усиления можно регулировать путем изменения R4. Относительно важны защитные диоды на входе. Механическое устройство видно из фотографий. Устройство по фиг. 4, может быть использована только в небольшой глубине (тестировано до полуметра) и механически звук передается через кабель. Устройство работает на удивление хорошо в воздухе, как обычный микрофон к компьютеру.

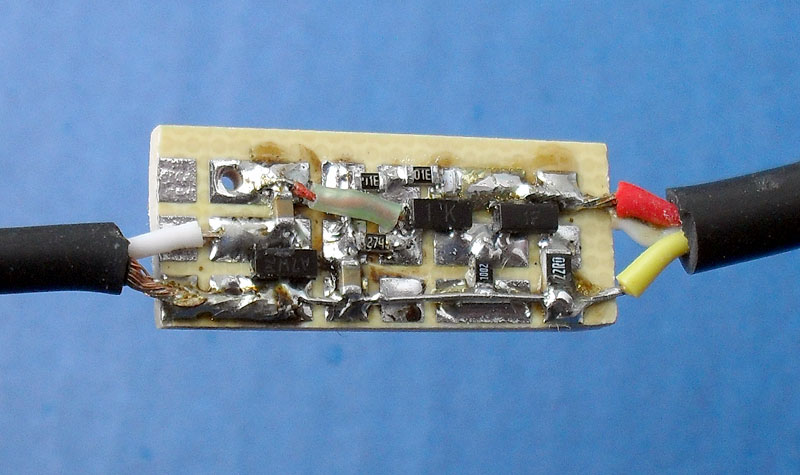

Рис. Предусилитель на куске универсальных SMD плат. Конечно, вы можете также использовать обычные проводные компоненты (1N4148 и BC548B)

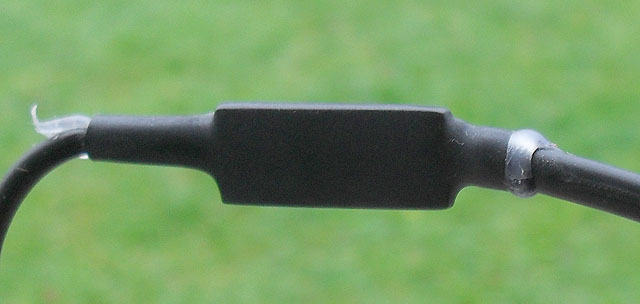

Рис. В конце кабелей я применил горячий клей и герметично запечатал в термоусадочной трубке

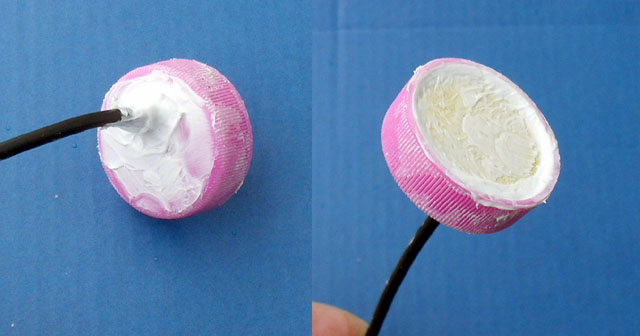

Рис. Пьезоэлектрический зуммер с промежуточным кольцом приклеивают в колпачок бутылки ПЭТ и герметизируют силиконовым герметиком



Ярослав Белза
