HT8970 предназначен для различных аудиосистем, включая караоке, телевизор, звуковое оборудование и т. Д. Микросхема состоит из встроенного предусилителя VCO или OSC управления напряжением, 20 кб SRAM, A / D и цифроаналоговых преобразователей, а также логикой задержки.
Характеристики:
Вход питания 5 В постоянного тока
Встроенный MIKE и дополнительный аудио вход
MIKE и Aux и выбор через перемычку
Уровень сигнала входа / MIKE настраивается через предустановку
Он может работать в двух режимах - эхо или объем
Регулировка уровня выходного сигнала через предустановку
Встроенная предустановка для задержки звука
Встроенный светодиод для индикатора питания
Четыре монтажных отверстия 3,2 мм
Размеры печатной платы 79 мм x 70 мм

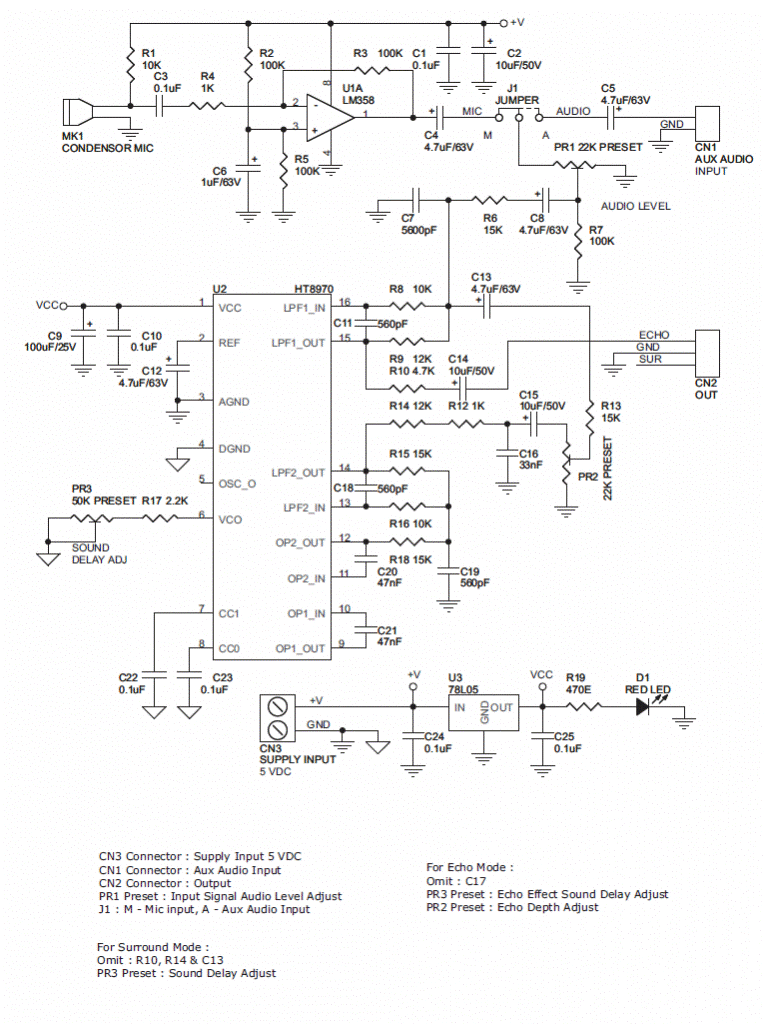

Схема

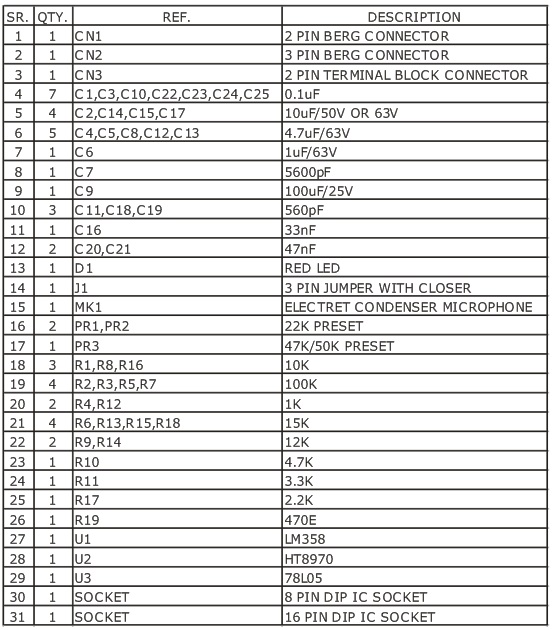

Список деталей

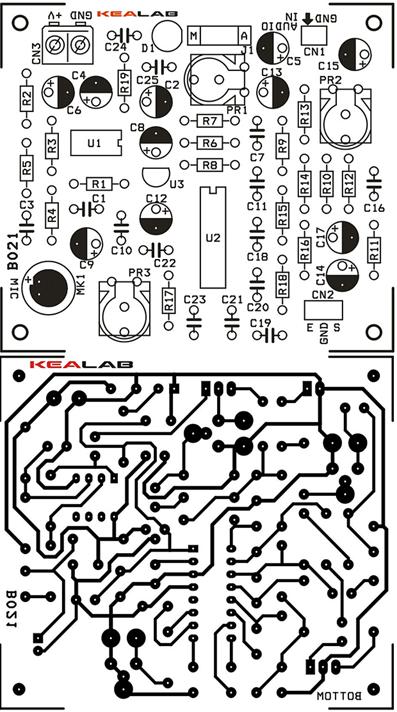

Печатка

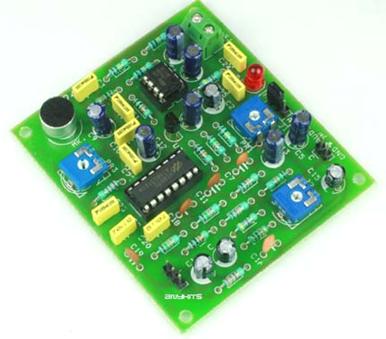

Готовое изделие
