Голосовой переключатель

Мы сделали голосовой переключатель, который работает под воздействием звуковых колебаний. Представляет электронный переключатель с двумя транзисторами для сбора звука в конденсаторный микрофон.

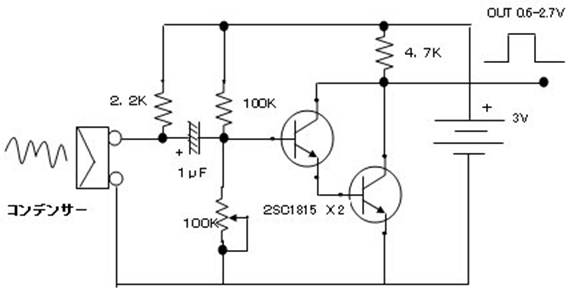

Схема голосового переключателя

Мы должны преобразовать собранный звук в напряжение импульса.  Выход от 0В (Vdd-0.6V). VDD = рабочее напряжение. Примечание: Выходной сигнал представляет собой импульсный сигнал.

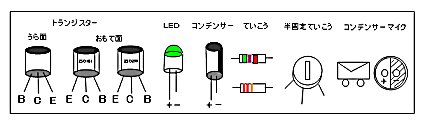

Выводы элементов

1. Конденсаторный микрофон X 1
2. Транзистор (2SC1815) X 2
3. Сопротивление (1 / 8W) 4.7KΩ X 1
4. Сопротивление (1 / 8W) 100кОм X 1
5. Сопротивление (1 / 8W) 2,2 кОм X 1
6. Потенциометр 100 кОм X 1
7. Батарея разъем X 1
8. Батарейный блок (AA 2) X 1
9. Электролитический конденсатор (1uF) X 1 << напряжение 10 вольт или больше >>

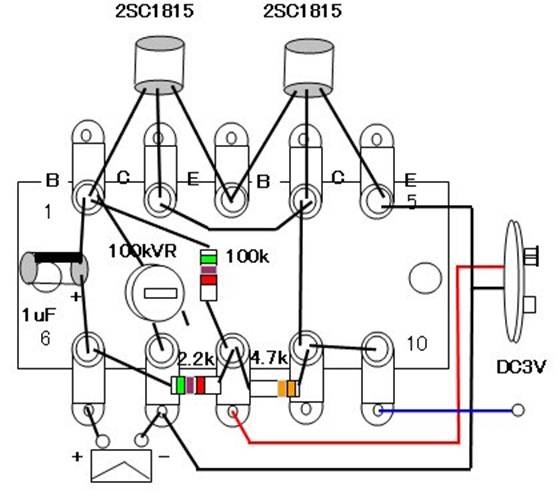

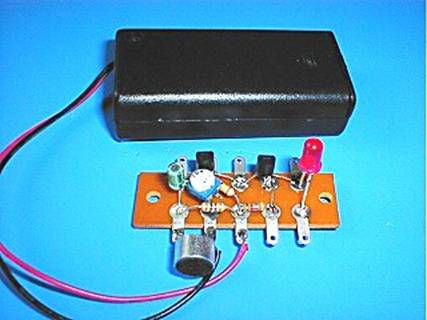

Монтаж  элементов

Блок питания работает на 3V. Два элемента  АА на 1,5в.
