Схема основана на монолитной линейной SANYO- интегральной схеме LA3600 для создания малошумного и полностью высококачественного 5-полосного графического эквалайзера, который может использоваться для любых портативных магнитофонов, компонентных стереосистем, автомобильных стереосистем и т. Д.

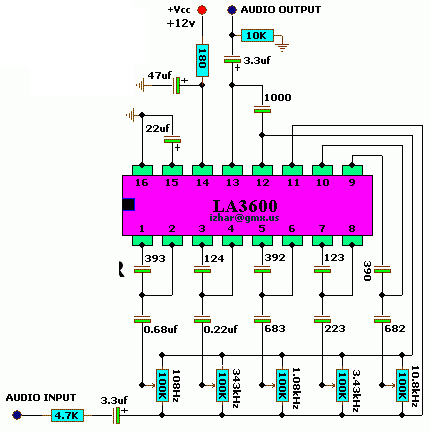

Рисунок 1
Хотя схема была построена с высоким качеством, конструкция была очень простой. Один канал может быть легко сформирован 5-полосным эквалайзером, поскольку он использует использование одного встроенного усилителя. Один канал может быть получен путем подключения конденсаторов и переменных резисторов снаружи для поддержания и фиксации резонансной частоты. Количество полос может быть увеличено за счет подключения двух последовательных ИС LA3600, которые делают многополосный диапазон от 6 до 10 диапазонов. Увеличение также очень стабильно с емкостной нагрузкой. Лучше не превышать максимальное напряжение Vcc с напряжением около 20 В, так как рабочее напряжение находится в диапазоне от 5 до 15 В. Во время работы, когда питание подается с короткозамкнутыми штыревыми контактами, это приведет к ухудшению или поломке ИС. Этого можно избежать, гарантируя, что штыревые контакты не закорочены при пайке / монтажных компонентах.
