Импульсный источник питания с использованием MC33374

Принципиальная схема переключения основана на ИС MC33374 с переключающим регулятором напряжения питания, производимом компанией Motorola Semiconductor. Эта схема включения питания MC33374 обеспечит максимальную выходную мощность около 90 Вт и потребует нескольких внешних компонентов. Коммутационный контроллер MC33374 IC - это монолитные высоковольтные регуляторы мощности, которые объединяют требуемые функции преобразователя с уникальным программируемым контроллером состояния. Коммутационный контроллер IC33374 предназначен для работы непосредственно от выпрямленного источника переменного тока, а в приложениях с обратным преобразователем могут обеспечивать выходную мощность свыше 150 Вт с фиксированным входом переменного тока 100 В, 115 В или 230 В, и более 90 Вт с переменным входом переменного тока, который колеблется от 85 В до 265 В.

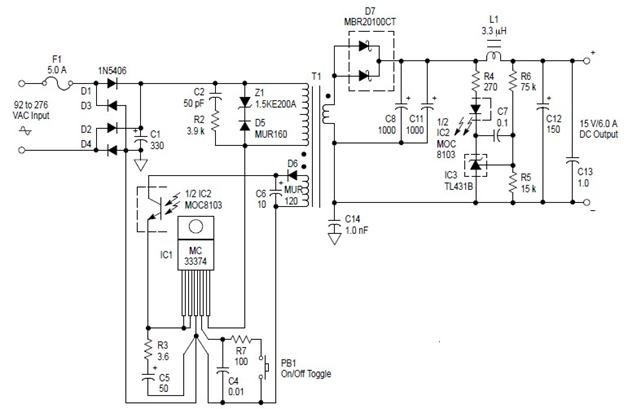

Принципиальная электрическая схема:

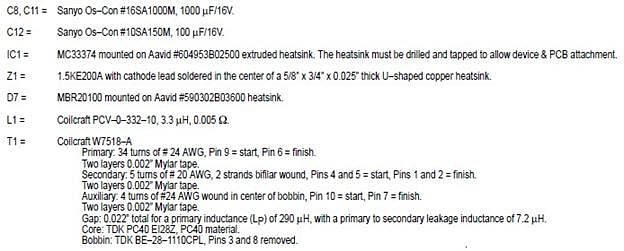

Детали

Коммутационный регулятор MC33374 предлагает такие функции, как: программируемый государственный контроллер, схема включения питания на чипе 700 В SENSEFET, искробезопасный источник питания переменного тока от 85 В до 265 В, встроенный чип 700 В Активный автономный пуск, блокировка ШИМ для двойного подавления импульсов, ограничения по циклу по циклу, блокировки минимального напряжения входа с гистерезисом, без фиксации внутреннего теплового отключения. Эта схема коммутации электропитания MC33374 имеет коэффициент полезного действия 83,2% при входном напряжении 115 В переменного тока и КПД 85,4% при 230 В при IO = 6 А. Выходное напряжение этого источника питания составляет 15 вольт, а максимальный выходной ток - 6 А. Жесткая часть этой схемы переключения питания предназначена для проектирования трансформатора Т1. Z1 представляет собой дзеннер-диод и используется для ограничения напряжения на контакте 5 и схемы демпфера, состоящей из резистора R2 и конденсатора C2.
