Устройство использует LM3915 для управления двух блоков по десять светодиодов в диапазоне 30 дБ. Схема является уникальной, поскольку она имеет дополнительный спектр 20дБ, предоставленный автоматической регулировкой усиления, чтобы позволить ему быть очень чувствительным к низким уровням шума.

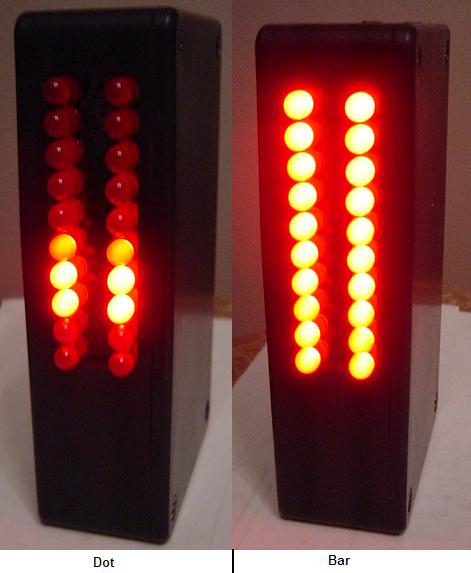

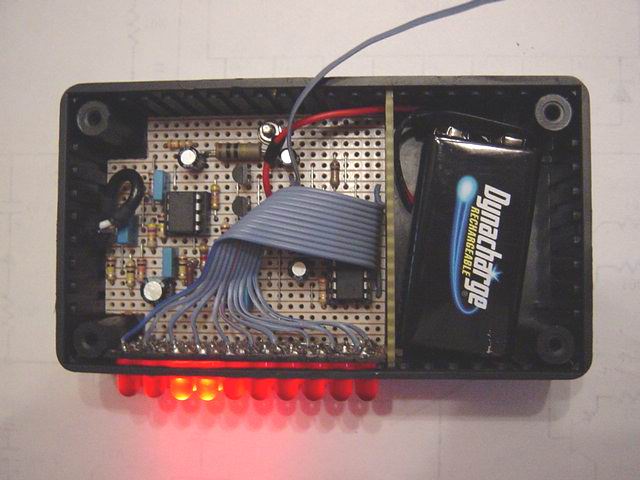

Светодиоды работают при 26mA каждый, с регулировкой яркости на максимум. Схема имеет переключатель для выбора режима работы: движущаяся точка света, прогресс-бар. Мой прототип питается от 9В Ni-Cad аккумулятора. Можно подключить питание от адаптера 9 В AC-DC.

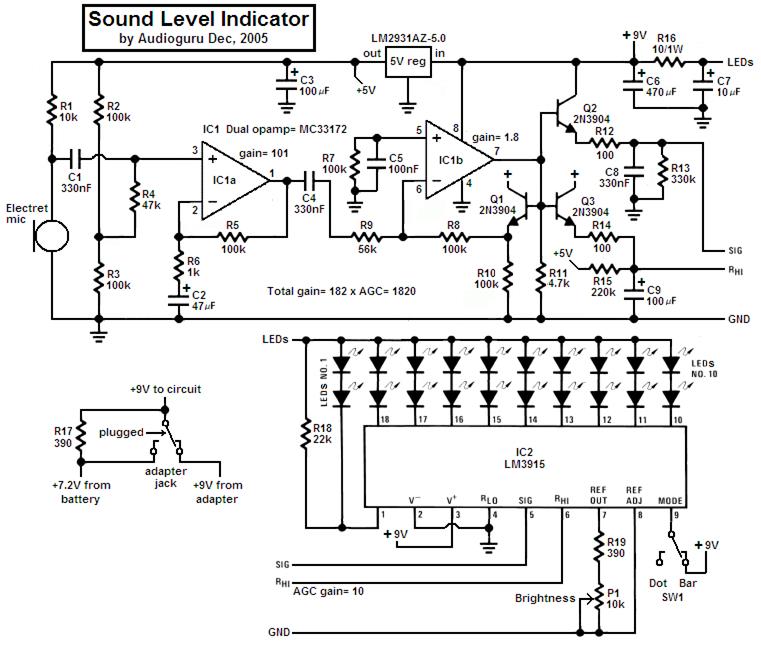

Электретный микрофон питается от LM2931, через делитель R1. Операционные усилители с коэффициентом усиления 101. Три 2N3904 транзистора используются в качестве эмиттерных повторителей. LM3915 регулирует ток светодиодов.
Вы можете использовать переключатель для изменения яркости, а не переменный резистор, или оставить его ярким. Можно использовать LM358 двойной ОУ (я пробовал), но его выход падает выше 4 кГц. MC33172 более приемлема для 20 кГц. с этим высоким коэффициентом усиления. Вы можете добавить 1uF к 2.2uF конденсаторe через R5. Индикатор будет реагироватьт только на бас или в такт музыке.

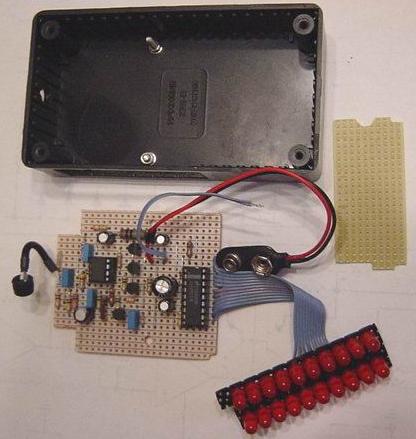

Компоновка элементов
|
Список Деталей
R1--10k R2, R3, R5, R7, R8, R10--100k R4--47k R6--1k R9--56k R11--4.7k R12, R14--100 R13--330k R15--220k R16--10 / 1W R17, R19--390 R18--22k P1--10k потенциометр
С1, С4, C8--330nF C2--47uF / 10V С3, C9--100uF / 10V C5--100nF C6--470uF / 16V C7--10uF / 16V IC1 - MC33172P IC2 - LM3915P 5V - LM2931AZ5.0
Светодиоды - MV8191 супер-красные Электретный микрофон Батарея - 9В Ni-Cad или Ni-MH SW1 - переключатель SPST Гнездо включения адаптера |
Автор: Audioguru
