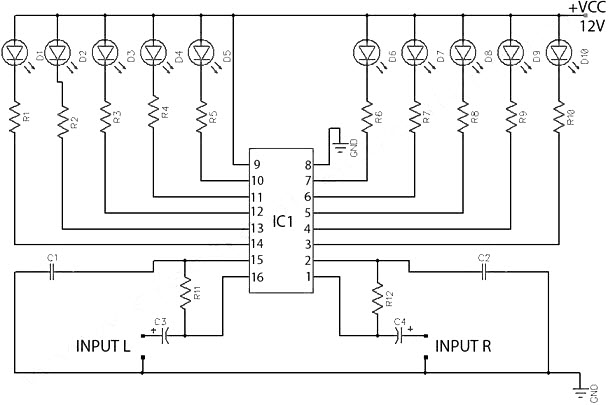

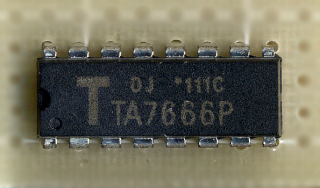

Многие схемы могут быть спроектированы как индикаторы уровня, используя IC компараторы или транзисторы, но они являются дорогостоящими и сложными, а также требуют много времени. Эта схема устраняет всю сложность с помощью единственной ИС TA7666p. Светодиоды используются в качестве индикатора питания. Для обоих каналов могут использоваться различные цветные светодиоды. Можно также использовать светодиодный барграф. Сигналы INPUT должны подаваться от предусилителей. В противном случае светодиоды не будут светиться при низких объемах.
Если у вас моносистемы, сигналы должны передаваться в оба канала. Вход подается через два конденсатора 4,7 мкФ и два резистора 18 к штырям 1 и 16 соответственно.
Подходит для стерео LED-драйвера. Напряжение питания. Диапазон напряжения: VCC = от 6 В до 12 В постоянного тока. Ток: ICCQ = 4ma (тип.) При Vcc = 9VVariable Voltage Gain. Из-за инвертирующего усилителя. Легкое расположение для двойного драйвера 10 светодиодов по последовательному соединению TA77666P и TA7667P.
