Индикаторы состояний



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Для сравнения обычно используется 2 компаратора, индикация состояния входов находится где-то между двумя пределами и берется с одного выхода.  В данном примере, добавлен третий компаратор, чтобы отобразить все три условия, когда входной находится в центре диапазона (выше или ниже).  В первом примере используется термистор для указания температуры около 68 градусов с погрешностью примерно + / - 5 градусов.  Термистор измеряет 33K на отметке 68 градусов и колеблется на метке 3570 Ом в диапазоне 10 градусов.  При использования питания 12 вольт, напряжение термистора будет 6 вольт в центре диапазона.  С повышением температуры на 10 градусов, общее сопротивление падает 3750 Ом, ток будет 12 / (66K -3750) = 193uA и напряжение термистора будет 193u * (33k -3750) = 5,65 вольт.  Это представляет собой изменение напряжения (6 - 5,65) = 350 мВ для изменения 10 градусов.  Центральный резистор делителя напряжения должен выдавать падение 350 милливольт.  Использование 20K резисторов на верхней и нижней части делителя напряжения производит ток (6 - (0,350 / 2)) / 20K = 291uA, а центр резистор будет с номиналом .350/291u = 1.2K. Когда температура в центре диапазона, напряжение на контакты 5 и 6 будет 1/2 напряжение питания, или 6 вольт в этом случае.  Делитель напряжения (20K, 1.2K, 20K) производит напряжение вокруг 5,8 на выводе 4 и 6,2 на выводе 7. Поскольку напряжение на выводе 5 (6 вольт) является более позитивным, чем напряжение на выводе 4 (5,8 вольт), выход на выводе 2 будет на высоком уровне.  В то же время, напряжение на выводе 7 (+ вход) выше, чем выводом 6 (- вход) в результате чего вывод 1 также имеет высокий уровень.  Это условие производит высокий (12 вольт) уровень на выводе 10 (-) вход, который производит низкий уровень на выводе 13, включает светодиод, указывающий температуру в этом диапазоне.  При изменении напряжения термистора выше верхнего предела 6,2, контакт 1 переключится в низкий уровень, диод гаснет (при низкой температуре).  Похожее действие происходит при изменении напряжения на термисторе ниже нижнего предела (5,8 вывод) запускается контакт 2 для переключения низкого уровня, два других индикатора не светятся.

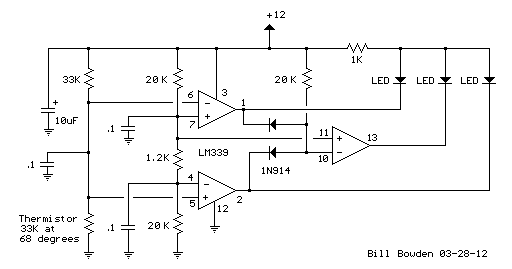

Индикатор температуры трех состояний

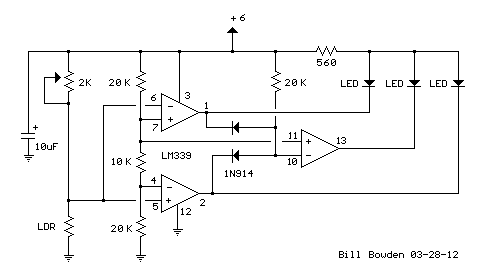

Индикатор уровня освещенности.

Второй пример ниже, использует LDR, чтобы указать на некоторый желаемый уровень яркости.  LDR имеет большой динамический диапазон и колеблется от 100 Ом  (пасмурный день), до нескольких МОм (полная темнота).  2K резистор использован чтобы настроить диапазон на обычное комнатное освещение.  Эта установка может также использоваться, чтобы показать, когда будет восход / закат.

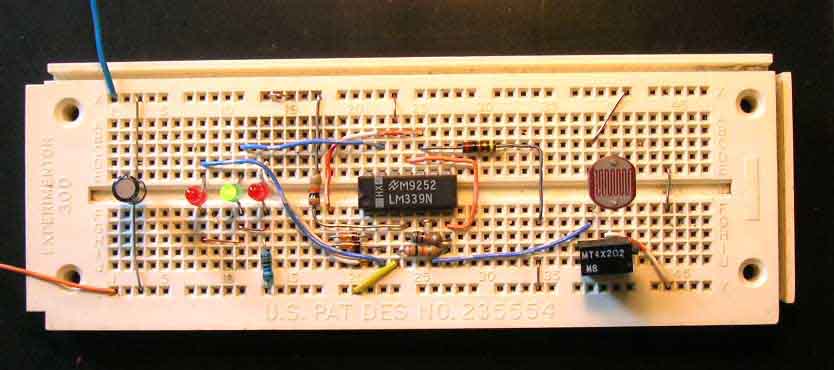

На  рисунке ниже показана сборка устройства на беспаечной плате.





Зеленый (окно) светодиод горит указывая уровень освещенности при дневном свете.



Использование инфракрасных светодиодов как источника искусственного света



Инфракрасные - светоизлучающие диоды могут быть использованы, чтобы осветить фототранзисторы. На схеме 8 светодиодов, но можно использовать четыре.

Для уменьшения тока светодиоды могут соединятся последовательно. В примере ток потребления около 8 мА.
