Схема предназначена для использования со всеми видами среднемощных автомобильных / бытовых напряжений 12 В постоянного тока. Простое полупроводниковое реле (SSR), управляемое стандартным пассивным инфракрасным (PIR) модулем датчика движения. Датчик PIR - это электронное устройство, которое может измерять ИК-излучение, излучаемое объектами в поле зрения.

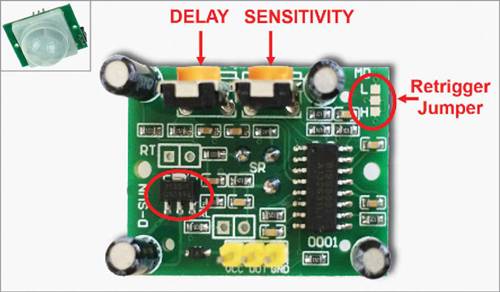

рис 1: модуль датчика движения PIR и его куполообразная крышка (вставка)

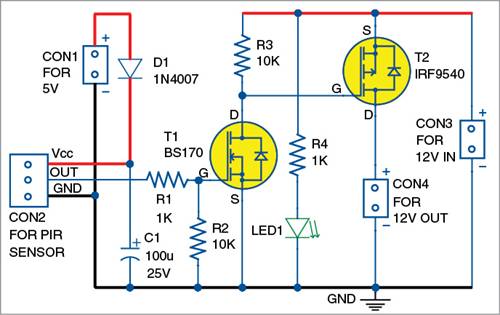

рис 2: Переключатель SSR, чувствительный к движению PIR
Модуль содержит специальный фильтр, называемый линзой Френеля, который фокусирует ИК-сигналы на сенсорный элемент. Когда внешние ИК-сигналы быстро меняются, встроенная схема запускает выход для указания движения. Принципиальная схема переключателя SSR с датчиком движения PIR показана на рис. 2. Он встроен в модуль датчика движения PIR (подключен через CON2), MOSFETs BS170 (T1) и IRF9540 (T2), выпрямительный диод 1N4007 (D1) и несколько других компонентов. Модуль датчика PIR имеет 3-контактное соединение для Vcc, выходного сигнала и заземления и обеспечивает один выходной сигнал, который увеличивается при обнаружении движения. Он также имеет 2-контактную перемычку для одиночного или непрерывного режима выхода триггера. Две позиции обозначены как H и L (рис.1). Когда перемычка находится в положении H, выход становится высоким, датчик запускается и перезапускается. В положении L выход становится высоким и низким, как моностабильный таймер, каждый раз при срабатывании датчика. Пусковой импульс не влияет на длительность выхода. Схема, представленная здесь, находится в режиме повторяющегося триггера и включает T2 на выходе датчика. Выход модуля датчика PIR подключается к базе T1 (BS170) через резистор R1. Когда обнаружено движение, выход датчика PIR становится высоким примерно до 3,3 В. Высокий уровень, стандартный TTL-выход от сенсорного модуля включает MOSFET T2-T1, и T2 закрывается. В результате подключенная постоянная нагрузка подается через T2 на конечную длительность, определяемую установкой времени задержки модуля датчика PIR. Как правило, модуль PIR-датчика включает в себя встроенный регулятор времени (рис.1), который регулируется от секунд до минут. LED1 - индикатор включения питания.

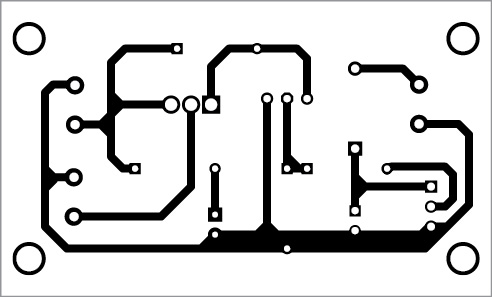

рис 3: Карточка PCB фактического размера переключателя SSR для обнаружения движения PIR

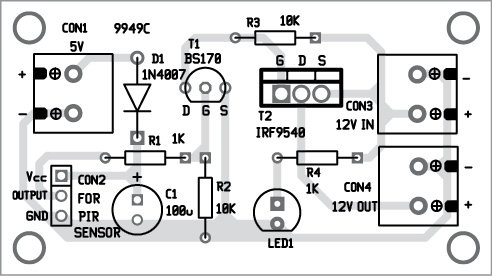

рис 4: Компоновка печатной платы
Реальная размерная односторонняя печатная плата для переключателя SSR с датчиком движения PIR показана на рис. 3 и компоновкой рис. 4. Вставьте PCB в маленькую коробку, чтобы вы могли легко подключить 12 В и 12 В OUT на задней стороне коробки. Установите PIR-датчик в подходящее место и подключите его к печатной плате с помощью трехпроводного кабеля. При первом включении схема автоматически переключается в активный режим на некоторое время, а затем переходит в режим ожидания. P-канальная мощность MOSFET IRF 9540 (в пакете TO-220) является универсальной для всех коммерческих / промышленных применений при уровнях рассеиваемой мощности до примерно 50 Вт. Согласно техническому паспорту, для нормальной работы датчика PIR требуется начальное время стабилизации от 10 до 60 секунд. В течение этого времени следует избегать любого движения в поле обзора (около 6 метров).
TK Hareendran
