Эта схема применима к обнаружению линии в проекте робота. Хорошее совпадение между передатчиком и детектором важно для правильной работы, особенно если отверстие большое.

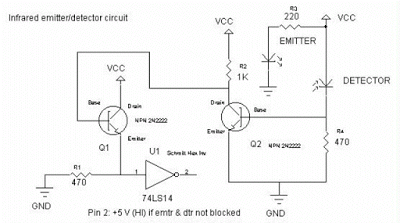

Схема инфракрасного излучателя и детектора:
Робот с простым обнаружением объекта или препятствия. Датчики пары датчиков инфракрасного передатчика относительно просты в применении, хотя и требуют определенной степени тестирования и калибровки, чтобы сделать правильный. Они могут использоваться для предотвращения помех, обнаружения движения, передатчиков, энкодеров и обнаружения цвета. Это можно сделать с помощью куска веревки, растянутого между и в соответствии со светодиодом и фототранзистором. Для установки выравнивания можно использовать длину жесткого провода или пробки. Другим методом, который можно использовать на больших расстояниях, является лазерная указка, пробитая через отверстие. Метод выравнивания источника / детектора. Передатчик может быть установлен над дорожкой с помощью фототранзистора, расположенного между рельсами в местах, подобных скрытым отложениям. Поместите передатчик, и детектор под углом снова будет полезен.
