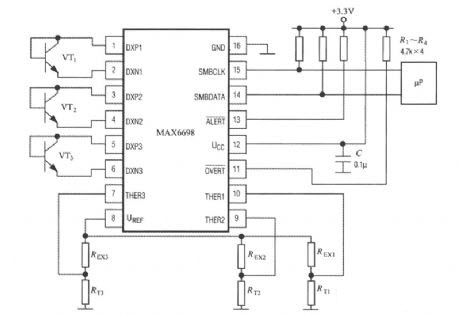

Как показано, MAX6698 может полностью подключать только три измерительных транзистора (VT1 ~ VT3) и три термистора (RT1 ~ RT3). Его внутренний источник напряжения ссылки UREF будет поставлять для трех термисторов через сопротивление Rex1 ~ REX3 отдельно.
Падение напряжения будет посылаться на контакт THER1 ~ THER3 отдельно. Измерительный транзистор может выбирать CMPT3904, SST3904, KST3904-TF, SMBT3904, FMMT3904CT-ND и другие типы.
