Сигнал движения игрушки использует единый недорогой шестнадцатеричный инвертор IC (IC1a-IC1f) для непосредственного управления тремя цветными светодиодами (красный, зеленый и желтый). При включении контур загорается красным сигналом в течение 30 секунд, затем показывает зеленый цвет на 6 секунд, затем желтый на 3 секунды. Затем он повторяет последовательность. Взаимодействие обеспечивается кнопкой S1, которая сокращает красный период только до трех секунд, если она нажата, пока отображается красный сигнал. Последовательность трех светодиодов управляется инверторами IC1c, IC1d и IC1e, в то время как электролитические конденсаторы на выходах инвертора и связанные с ними резисторы 2.7MO определяют, как долго каждый светодиод остается включенным. Диоды D3, D4 и D5 разряжают временные конденсаторы для следующих двух светодиодов s в последовательности, пока горит текущий светодиод . Также обратите внимание на резистор 10kO на входе каждого инвертора. Они защищают входные сигналы инвертора от повреждения отрицательным напряжением, возникающим при низком выходе предыдущего выхода, в то время как его конденсатор времени полностью заряжен. Схема включается в красное состояние при включении с помощью IC1f и связанных с ним схем. Что происходит, так это то, что IC1f кратковременно вытягивает отрицательный конец конденсатора янтарного времени (C4) через D6 при включении. В результате вывод IC1e идет высоко и выключает желтый индикатор (LED3).

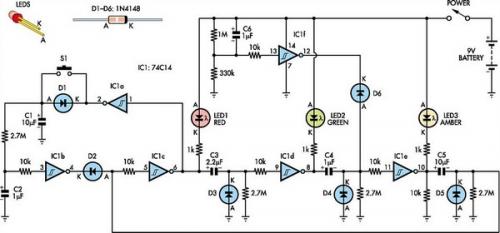

схема сигнальных огней

Красный конденсатор времени (C5) находится в разряженном состоянии при включении питания, потому что D5 и резистор 10kO на выходе IC1e разряжают его, когда питание выключено. В результате, когда выход IC1e идет высоко, выход IC1c выходит на низкое и включает светодиод 1 (красный). Это также приводит к низкому входу IC1d, поэтому выход IC1d идет высоко, отключая зеленый светодиод . Янтарный временный конденсатор (C4) на выходе IC1d быстро заряжается, когда он получает отрицательный импульс от IC1f. Это потому, что его положительный конец высок, когда зеленый светодиод выключен, а пульс имеет отрицательный конец. Когда контакт 12 IC1f в последствии выходит в конце импульса включения, он остается заряженным и удерживает вход IC1e низким, поэтому желтый индикатор (LED3) остается выключенным. Управление кнопочным управлением осуществляется с помощью IC1a и IC1b, которые быстро заряжают красный конденсатор времени (C5) 3 после нажатия переключателя S1. Это работает следующим образом: контакт 2 IC1a высок, когда красный светодиод включен, поэтому нажатие S1 в течение красного периода быстро заряжает C1. C2 затем медленно заряжается от C1 через резистор 2.7MO. Примерно через 3 секунды C2 достигает порога срабатывания IC1b, и поэтому контакт 4 переключателей IC1b остается низким. Поскольку красный светодиод горит , желтый индикатор выключен. Это означает, что контакт 10 IC1e высок, поэтому положительный конец C5 также высок. Когда выход IC1b выходит на низком уровне, он вытягивает отрицательный конец C5 через D2, тем самым быстро заряжая этот синхронизирующий конденсатор. Это заканчивает красный период, поэтому красный светодиод (LED1) отключается. В результате выход IC1a становится низким и разряды C1 и C2 через D1, готов к следующему временному переключателю S1.
