Вот простой 12 V инвертор для использования в паяльнике с тонким жалом (25W, 35W, и т.д.) при отсутствии сетевого источника питания. Он использует восемь транзисторов и несколько резисторов и конденсаторов. Транзисторы Т1 и Т2 (каждый BC547) образуют нестабильный мультивибратор, который производит сигнал 50 Гц. Он поступает на схему Дарлингтона образованную транзисторными парами Т3-Т5 и Т4-Т6 (с использованием BC558 и BD140). Выходы которых подключены к двухтактному усилителю Т7 и Т8 (каждый 2N3055). Используйте подходящие теплоотводы для транзисторов Т5-Т8.
Трансформатор (X1) на первичной 230 В, на вторичной 12В 0-12В, 4.5A. Вывод вторичной обмотки (отвод от середины) трансформатора подключен к батарее (12V, 7Ah), в то время как два других вывода вторичной соединены с коллекторами транзисторов Т7 и Т8.

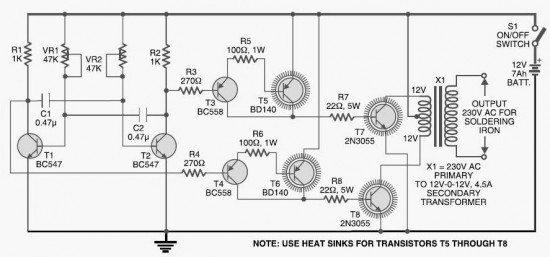

Схема инвертора для паяльника
При включении питания схемы, с помощью переключателя S1, трансформатор X1 производит 230 В переменного тока. Это напряжение может быть использовано для нагрева паяльника. Соберите схему на печатной плате, подключите аккумулятор и трансформатор с подходящими по сечению проводами.
На передней панели корпуса устройства смонтируйте выключатель питания S1 и 3-контактный разъем для подключения паяльника.
