Устройство Voice Changer может использоваться для транспонирования или искажения голоса путем кодирования звука, появляющегося на входе микрофона. Схема построена на ИС AP8072.
Характеристики
Вход питания: 6 В пост. Тока при 200 мА
Выход: Динамик, 8 Ом / 0,5 Вт
Аудио усилитель типа LM386 с предустановкой громкости
Выбор частоты тона для кодирования звука
4 тона для выбора
Встроенная схема шумоподавления для снижения шума окружающей среды
Вкл. / Выкл. Перемычка для подключения источника питания
Разъем Berg для подачи питания и выхода динамика
Четыре монтажных отверстия по 3,2 мм
Размеры печатной платы 48 мм x 52 мм

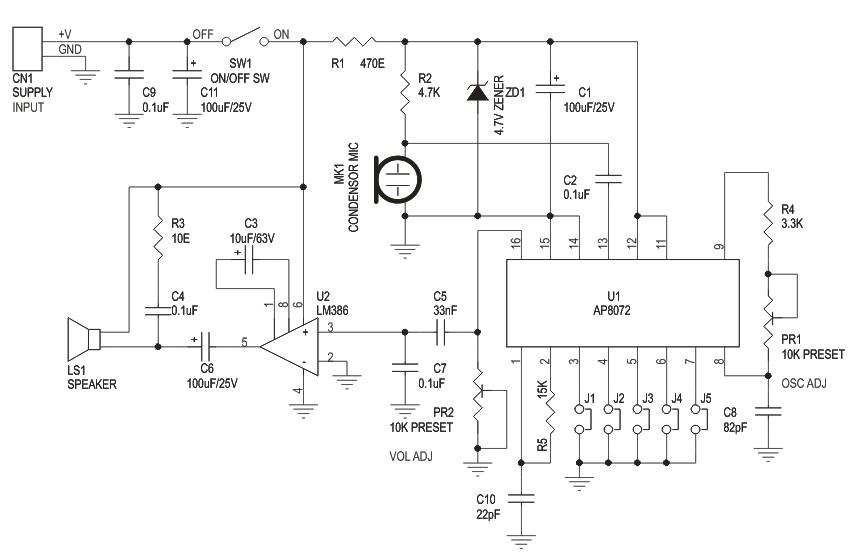

Схема

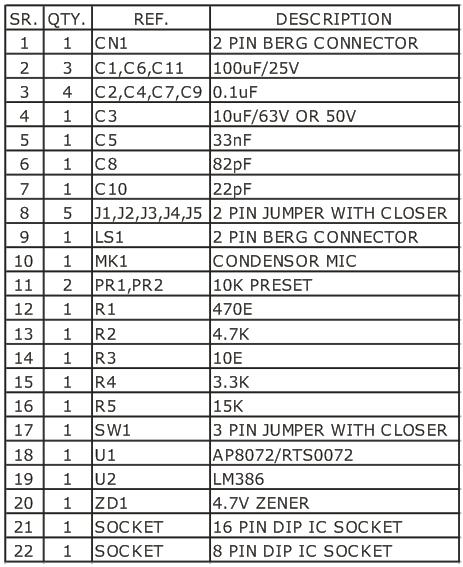

Список деталей
Расположение перемычек

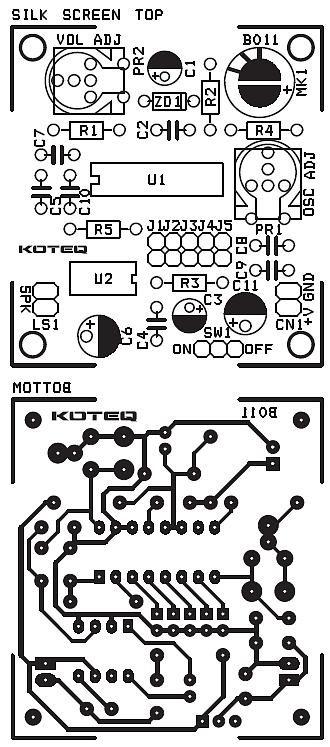

Печатная плата

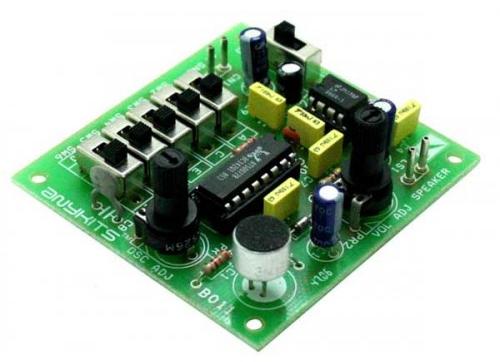

Готовое изделие
