Искажение речи эффектом "Робот"

Простая и надежная система обработки человеческой речи. Задача состоит в том, чтобы изменить тон человеческого голоса и заставить его восприниматься как искусственный, Как известно, речь робота - это синтез фонем, то есть имитация различных соответствий  гласных техническим способом. Однако, поскольку эта подражание не может подойти к совершенствованию человеческой речи, потому что есть много проблем, таких как связь голосов друг с другом, наличие пробелов, несовершенство в подражании различным звукам или композиционным согласным, так что окончательная речь понятна но далеко от физического. Это объясняется различными выражениями человеческого голоса, которые с помощью эмоций (радость, печаль, восхищение, удивление, отчаяние и т. Д.) Накладывают другую форму в конечном прослушивании.

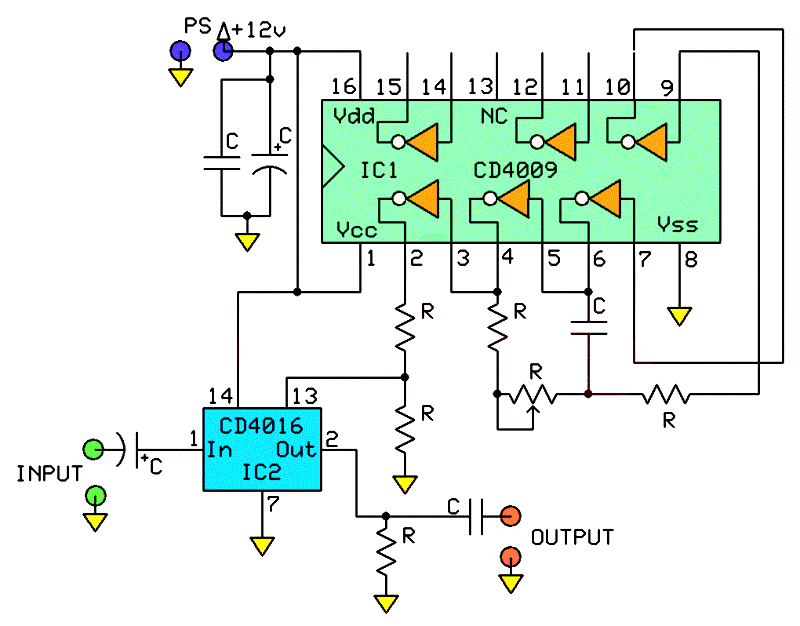

Напротив, искусственная речь ограничивается простым синтезом разных голосов со всеми их несовершенствами, и поэтому окончательное прослушивание всегда одно и то же, неспособное таким образом атрибутировать детали, которые составляют совершенство речи. С этой схемой происходит искажение речи и интерференция в ее частотном спектре, что приводит к искажению окончательного звука и приближению к голосу робота. Работа схемы основана на использовании двух интегральных схем CMOS, типа  CD1009  типа IC1 и типаCD4016 типа IC2 . IC2 тип 4016 представляет собой двухсторонний электронный переключатель, который может прерывать и ограничивать прохождение аналогового или цифрового сигнала от входа к выходу в зависимости от того, есть ли напряжение на управляющей клемме. Внутренне IC включает в себя четыре переключателя, один из которых используется. К клеммам 13 прилагаются клеммы 1 и 2, входы и выходы переключателя и управляющее напряжение, непрерывный или равномерный импульс. IC1 (4009) включает в себя 5 инверторов, три из которых N1, N2, N3 синтезируют RC-генератор с квадратной волной. Частота сигнала определяется элементами C3, P1, R2 и варьируется от 200 Гц до 20 кГц от тримера P1. Четвертый инвертор N4 используется для изоляции генератора от сети акустических сигналов, протекающих через IC2-R3 и R4, которые являются делителем напряжения. Часть квадратного сигнала подается на управляющий терминал IC2 и в каждый положительный полупериод управляющего сигнала акустический сигнал пропускает электронный переключатель на выход. Окончательный акустический результат - имитация голоса робота, когда мы слышим, как они разговаривают в различных научно-фантастических фильмах. Конструкция проста, если вы тщательно работаете и отвечаете спецификациям на предмет изменения, позиционирования и сварки деталей на плате. Используйте небольшой паяльник до 25 Вт и тонкое склеивание хорошего качества, без использования пайки. Не перегревайте компоненты и плату в точке сварки в течение длительного времени, пока необходимо распределить очень небольшое количество припоя, так что после удаления клея должно быть глянцевым и гладким. Начните конструкцию, разместив основы интегральных схем. Затем поместите все резисторы цепи, сгибая их края под доской, чтобы они не выходили из положения. Все детали должны быть прикреплены к доске, за исключением тех, которые слишком нагреты и расположены на определенной высоте. Следуйте той же процедуре для конденсаторов, обращая внимание на полярность электролитических конденсаторов. Поместите интегральные схемы в их основания, обращая особое внимание на расположение характерной метки на корпусе ИС, которая также определяет нумерацию ее краев. Интегральные схемы C-MOS не нуждаются в специальной защите от статического электричества, поскольку современные C-MOS-микросхемы являются самозащитой. Однако, насколько это возможно, избегайте контакта с терминалами со статическим электричеством (например, руками, инструментами и т. Д.). Наконец, сделайте тщательную визуальную проверку на наличие ошибок, плохую пайку и т. Д. Промойте доску со стороны припоя изопропиловым спиртом или чистым спиртом (этиловый спирт) с помощью твердой кисти, чтобы очистить сожженный паяльник и дать доску высохнуть.Подключите (через коаксиальный кабель) вход схемы к предусилителю и его выход (через коаксиальный кабель) к входу усилителя мощности. Подавайте 5 (+) и 6 (-) светодиоды с напряжением 12 В постоянного тока. Говорите в микрофон, устанавливая P1 до тех пор, пока голос не будет звучать металлическим, как говорит робот.

Компоненты

IC1 = 4009
IC2 = 4016
R1, R3 = 10K - 1 / 4W
R2 = 220 Ом - 1/4 Вт
R4 = 47K - 1 / 4W
R5 = 1K - 1 / 4W
P1 = 22K тример маленький
C1 = 100 мкФ / 16 В электролитический
C2, C3 = 0,1 мкФ полиэфир
C4 = 4,7 мкФ / 16 В электролитический
C5 = 4,7 нФ
1 x 16 DIL IC base
1 x 14 DIL IC base
