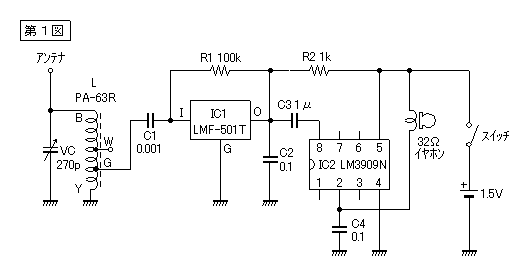

Усилитель и преобразователь с использованием LM3909 был сделан ради любопытства. На фиг. 1 схему использует LM3909 в качестве усилителя для наушников простого приемника. Он снабжен внешней антенной для приема местных станций в диапазоне СВ. Сопротивление наушников составляет 32Ω.

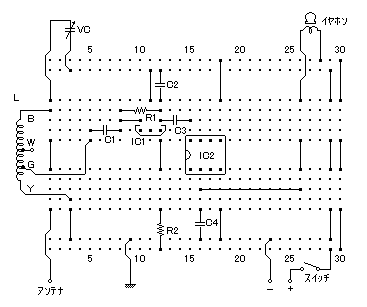

В таком включении можно использовать 2 наушника 8 Ом, что уменьшит немного звук без потери качества. Потребление тока составляет около 8мА. Фотография прототипа с электрической схемой на макете показано ниже.

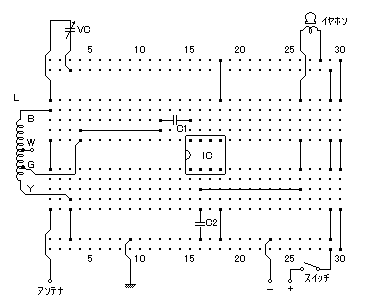

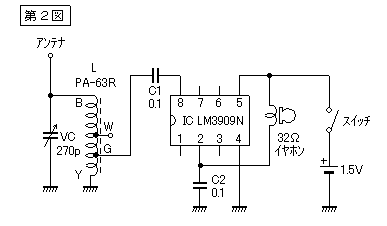

На фиг. 2 еще одно решение средневолнового приемника с помощью LM3909. Выглядит следующим образом.

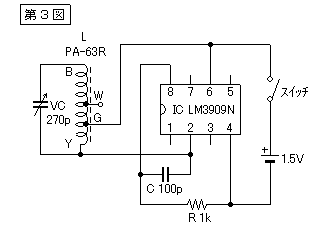

На фиг. 3 генератор средних волн, содержащий катушку и конденсатор переменной емкости вместо громкоговорителя. Частота колебаний устанавливается переменным конденсатором от 485kHz до максимума 1450kHz. Готовое фото и схема подключения на плате показано ниже.
Готовая конструкция
