Этот источник переменного тока постоянного тока может выводить 5А в непрерывном режиме и 12 А пиковый ток. Этот источник питания постоянного тока использует печатную плату, поэтому вы можете использовать два типа корпуса для IC1, TO-220 или TO-3.

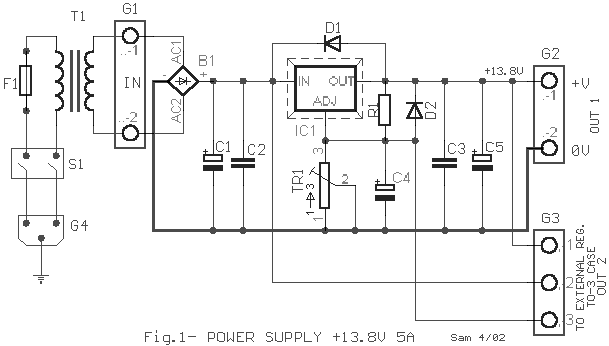

Схема цепи источника питания LM338:
Регулировка этого 12-вольтового источника питания осуществляется с помощью TR1 (многооборотно). IC1 должен быть установлен на правильный радиатор.
