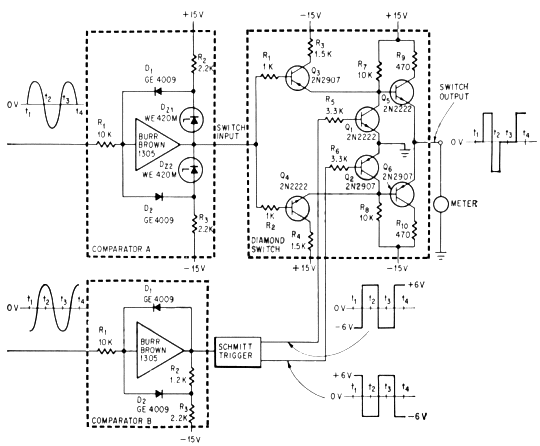

В этой статье описывается измеритель фазового сдвига для аудиосигнала (2N2907). Принцип очень прост, очень практичен. Простое измерение фазового сдвига может быть сделано путем возведения в квадрате и измеренных и ссылок, а затем вычислить разность двух сигналов. Точность схемы показана на схеме? ниже 1% До 2000 cps.
Эта схема используется в компьютерах и для высокоскоростной аналоговой аппаратуры. Отрицательное значение для нулевого фазового сдвига обозначается нулевым центральным амперметром постоянного тока, ноль для фазового сдвига 90 'и некоторым максимальным значением для фазового сдвига 180'.
