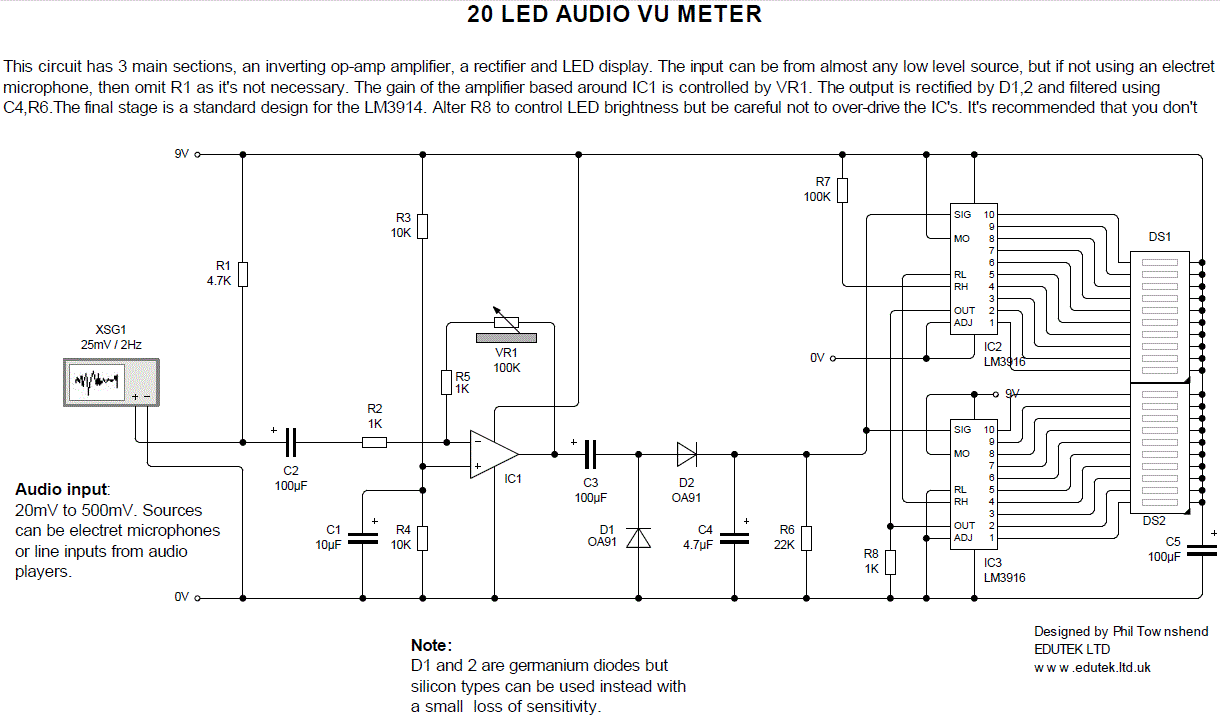

Схема волюметра на 20 светодиодах имеет 3 основных раздела: инвертирующий усилитель на ОУ, выпрямитель и светодиодный дисплей. Вход может быть практически из любого источника низкого уровня, но если не используется электретный микрофон, то необходимо убрать R1.
Волюметр на 20 светодиодах
Коэффициент усиления на IC1 управляется VR1. Выпрямление происходит на D1,2 и фильтруется С4, R6. R8 контролирует яркость LED, но будьте осторожны, чтобы не вылетел ОУ.

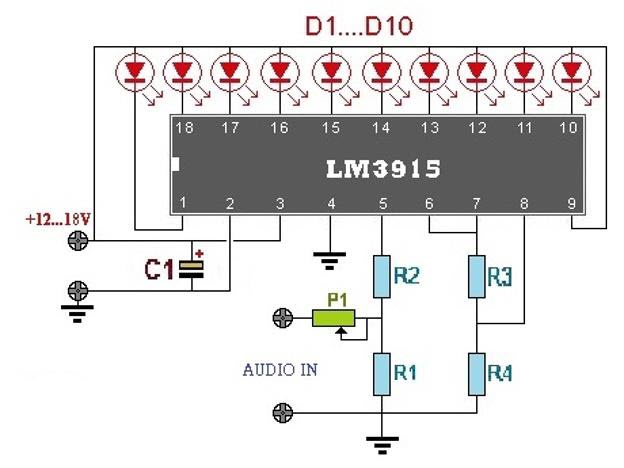

Этот VU может контролировать уровень мощности, присутствующий на разъемах динамиков. LM3915 представляет собой монолитный дисплейный драйвер, который выпускается National Semiconductor. Он принимает аналоговый сигнал на выводе 5, который логарифмически отображают 10 светодиодов с шагом 3 дБ. Увеличение на 3 дБ означает, что мощность повысилась в два раза. В качестве источника удваивается, дополнительный светодиод будет гореть до тех пор, максимум не будет достигнут. Ток поступающий на светодиоды регулируется микросхемой , это исключает необходимость применения токоограничивающих резисторов. Напряжение питания варьируется от 3 В до 25 В.
Перечень деталей
R1-10K
R2-1K
R3- 390
R4- 2,7K
P1- 100K TRIMMER POT.
C1- 10mf 25V
D1..D10- Красный светодиод
IC- LM3915

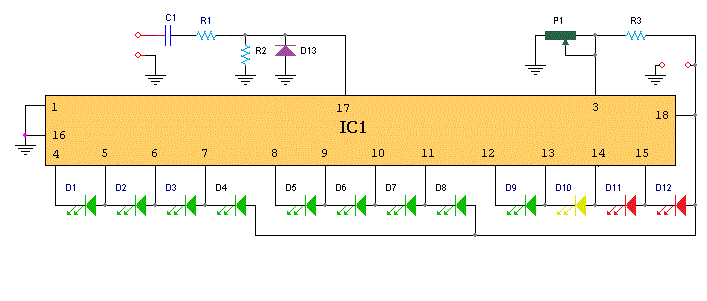

Схема была разработана на основе UAA180 компании Siemens , функционирует в качестве светодиодного драйвера для измерения уровня аудиосигналов.
Список деталей
R1- 22K - 1 / 4W
R2- 27К - 1 / 4W
R3- 33K - 1 / 4W
C1- 1nF
D13- 1N4148
P1 - 10K - ТРИММЕР
IC1- UAA180
D1 ... 12 - светодиоды
