В некоторых приложениях с температурным зондированием возникают некоторые проблемы, связанные с размещением датчиков на месте, где потенциал сильно отличается от потенциала общей системы сбора данных. Поэтому датчик рабочей температуры должен быть изолирован от своей системы сбора данных гальванически.? И источник питания для датчика был изолирован. Эта схема предназначена для решения этой проблемы. Он обеспечивает питание и изоляцию для датчика температуры.

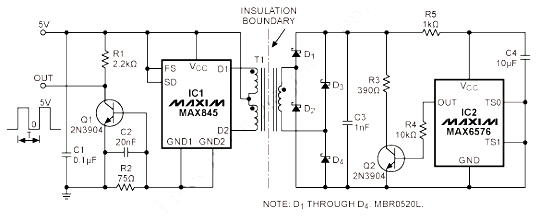

Вот схема:
Эта схема использует MAX845 (IC1) в качестве драйвера силового трансформатора. Мощность датчика температуры генерируется вторичной обмоткой из трансформатора, который подает выпрямитель Моста Граца. Эта схема использует MAX6576 (IC2) в качестве температурного датчика, который обеспечивает цифровой выход, период которого кодирует температуру (10 мкс / ° К до 640 мкс / ° К) и изолируется трансформатором. MAX6576 был выбран потому, что он сочетает в себе температурный датчик, электронную электронику обработки сигналов и простой в использовании цифровой интерфейс ввода / вывода в одном недорогом пакете. Он потребляет очень мало тока от одного напряжения питания. MAX6576 работает в диапазоне от 3 В до 5 В, но может поддерживать свои характеристики точности. В этой статье описывается работа и прием применения изолированного температурного датчика (MAX845). Содержание очень простое, очень полезно.
