Как построить блок питания ИБП



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

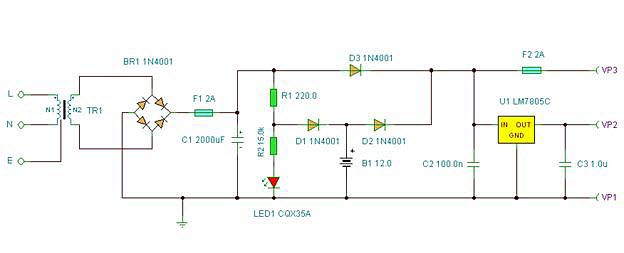

Первая схема представляет собой простую форму коммерческого ИБП, схема обеспечивает постоянный регулируемый выход 5 В и нерегулируемый источник питания 12 В. В случае отказа линии электропитания батарея берет на себя, без всплесков на регулируемом питании.

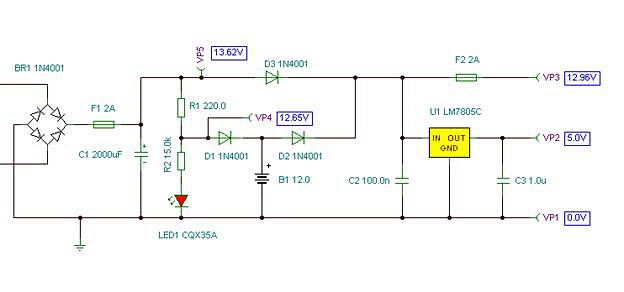

Эта схема может быть адаптирована для других регулируемых и нерегулируемых напряжений с использованием различных регуляторов и батарей. Для 15-вольтного регулируемого питания используйте две 12-вольтовые батареи и регулятор 7815. В этой схеме много гибкости. TR1 имеет первичное соединение с местным электропитанием, которое составляет 240 вольт в Великобритании. Вторичная обмотка должна быть рассчитана как минимум на 12 вольт при 2 амперах, но может быть выше, например, 15 вольт. FS1 является типом медленного удара и защищает от коротких замыканий на выходе или, действительно, неисправную ячейку в перезаряжаемой батарее. Светодиод 1 будет гореть ТОЛЬКО при наличии электропитания, при отключении питания светодиод погаснет, а выходное напряжение будет поддерживаться батареей. Схема ниже имитирует рабочую цепь с подаваемой мощностью:






Между клеммами VP1 и VP3 имеется номинальная нерегулируемая подача питания и регулируется напряжение 5 В между VP1 и VP2. Резистор R1 и D1 - это путь зарядки аккумулятора B1. D1 и D3 предотвращают включение светодиода LED1 в условиях отказа питания. Аккумулятор рассчитан на зарядку, зарядный ток определяется как: -

(VP5 - 0,6) / R1
где VP5 является нерегулируемым напряжением питания постоянного тока.

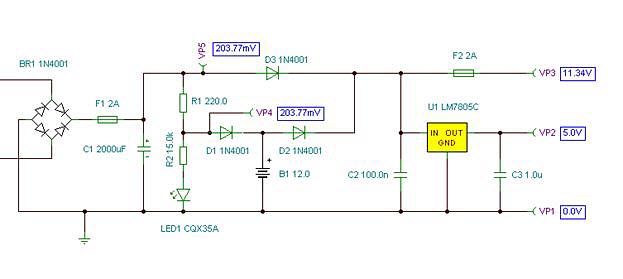

D2 должен быть включен в схему, без D2 батарея будет заряжаться от полного напряжения питания без ограничения тока, что может привести к повреждению и перегреву некоторых перезаряжаемых батарей. Ниже приводится симуляция электроэнергии:




Обратите внимание, что во всех случаях регулируемая подача 5 вольт поддерживается постоянно, в то время как нерегулируемый источник питания будет меняться на несколько вольт. Возможность поддерживать регулируемое питание без электропитания зависит от нагрузки, потребляемой от ИБП, а также от емкости ампера в час батареи. Если вы использовали батарею 7A / h 12 Volt, а нагрузка от 5-вольтового регулятора составляла 0,5 Amp (и без нагрузки от нерегулируемого питания), то регулируемая подача поддерживалась бы около 14 часов. Большие аккумуляторные батареи A / h обеспечили бы более длительное время в режиме ожидания, и наоборот.
