Схема спроектирована по запросу и может быть полезна тем, кто хочет иметь, скажем, красный светодиод, загоревшийся при включенном приборе, и зеленый светодиод загорается, когда тот же прибор выключен. Любое устройство, работающее от сети, может контролироваться этой цепью, при условии, что для SW1 используется соответствующий сетевой выключатель, способный выдерживать ток полной нагрузки. Когда SW1 закрыт, нагрузка и D4 активируются, Q1 насыщен и шорт D3, что предотвращает его освещение.

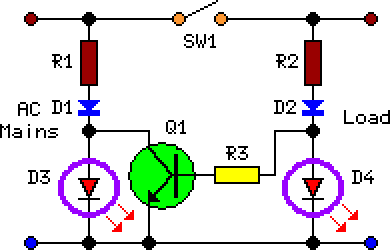

Принципиальная электрическая схема:
Части:
R1 = 27K-1WR2 = 27K-1WR3 = 6.8KD1 = 1N4007D2 = 1N4007D3 = GreenD4 = Красный LedQ1 = BC337SW1 = Сетевой коммутатор SPST
Заметки:
Замените R1 и R2 на 15K 1W для работы в сети 115Vac. SW1 должен выдерживать ток и напряжение полной нагрузки устройства.
