Схема контролирует напряжение сети (переменного тока). Когда происходит сбой питания, при восстановлении питания цепь отключается с пятиминутной задержкой до включения питания Kl, что защищает компрессор от ограниченного низкого напряжения.

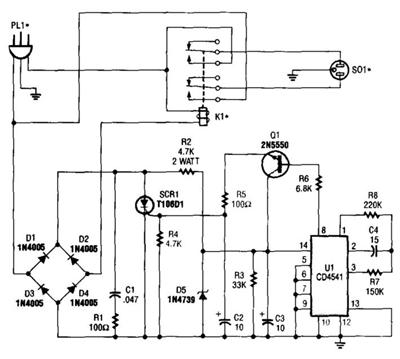

Схема контура компрессора:
Ul - это 16-ступенчатый счетчик с интегральным генератором, который должен делить на 8192. R7, R8 и C4 устанавливают частоту генератора примерно до 25 Гц, что дает общий интервал отсчета 300 секунд (5 минут). По прошествии этого времени булавка 8 Ul поднимается высоко, что вперед смещает Ql, вызывает SCR1 и активирует Kl. Можно переключать до 30 А.
