Как создать защиту 2 громкоговорителей

Выходной сигнал защиты цепи усилителей мощности и громкоговорителей, располагают некоторые интересные элементы, поскольку изоляция громкоговорителей от выхода усилителя, когда отображается непрерывное напряжение в его выходе или при температуре радиатора, увеличивается чрезмерно, обеспечивая одновременную и временную задержку в подключении громкоговорителей в усилителе, чтобы мы не пропускали в них известные раздражающие шумы от заряда - разряда конденсаторов питания. Он состоит из бинарного компаратора [IC1], транзисторов Q1-2 и индикативного светодиода D5-6. Подача цепи может стать от положительного напряжения [Точка A] в основном от источника питания, который стабилизируется D3 и R17, в 15V. Точка B подключается в одной из вторичных катушек переменного тока основного трансформатора. Если закрыть главный выключатель основной линии переменного тока, тогда напряжение переменного тока (во вторичной катушке трансформатора) представлено в точке B, оно выпрямлено из D2 и подает отрицательное напряжение через R9, Q3, это отсекается, и он начинает заряжать C4 через R10-11. Пока время последнего заряда конденсатора, вход [] компаратора IC2B находится на низком уровне относительно входа [-]. Выход IC2B имеет низкий уровень, поэтому Q4 остается в выключенном состоянии, а RL1 остается деактивированным, D6 он включен. Только заряженный C4, изменив ситуацию IC1B, активирует RL1, громкоговоритель подключен к выходу усилителя, а D6 - выключен. Когда это прерывает питание, весь процесс инвертируется, а громкоговоритель отключается, без прохождения раздражающих шумов. Если до тех пор, пока он работает в цепи, возникает проблема непрерывных напряжений на выходе усилителя, затем выключается RL1 и защищается от громкоговорителей. Это станет с Q1-2. Акустический сигнал от выхода усилителя мощности приводится к точке D, альтернативные напряжения выводятся на землю через C1-2, которые создают не полярный конденсатор. Непрерывные напряжения, более 1,7 В или менее, чем 4,8 В, немедленно активируют Q1 или Q2 соответственно. При активации транзисторов происходит снижение уровня входа [] IC1B, поэтому выключите и RL1. Другой раздел защиты, который для нас обеспечивает схему, - это термическая защита. Это становится с помощью температуры датчика RTH, который является резистором типа PTC (положительный коэффициент температуры) и находится выше в радиаторе, где также находятся силовые транзисторы. Ее повышение цен с увеличением температуры до тех пор, пока потенциал входа [-] IC1A не повысится с уровня входа [], который определяется делителем напряжения R2-3. Как только уровень входа [-] превысит уровень входа [], выход IC1A, он вернется на низком уровне, убедительно, а IC2B изменит ситуацию, выключит RL1 и включит D5, который показывает термическая защита. В цепи предел выше, чем он существует, ключ термической защиты - 70 ° C. Если это продемонстрировало нестабильность, на данном этапе, в работе RL1, следует изменить R4, а другую - на меньшую цену. Схема была опубликована в журнале «Elektor» 12/95.

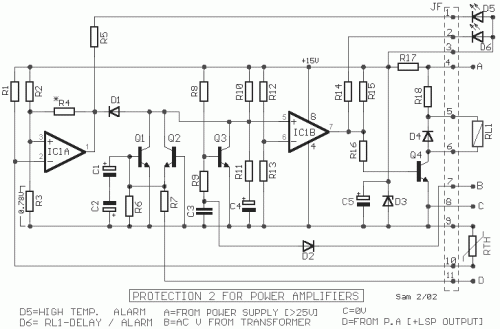

Принципиальная электрическая схема

Список запчастей

R1-2 = 27 KohmsR3 = 1,4 KohmsR4 = 1 MohmsR5-14-17 = 3,3 KohmsR6-7 = 100 KohmsR8 = 47 KohmsR9-11 = 120 KohmsR10 = 470 KohmsR12 = 15 KohmsR13 = 1.5 KohmsR15 = 4.7 KohmsR16 = 33 KohmsR18 = 1.5 Kohms 5WRTH = KTY81-122C1-2 = 100uF 63VC3 = 470nF 100V MKTC4-5 = 47uF 25VIC1 = LM393Q1-2-3 = BC337Q4 = BC639D1 = 1N4148D2 = 1N4004D3 = 15V 1,5W ZenerD4 = 1N4002D5-6 = LEDRL1 = 24V реле
