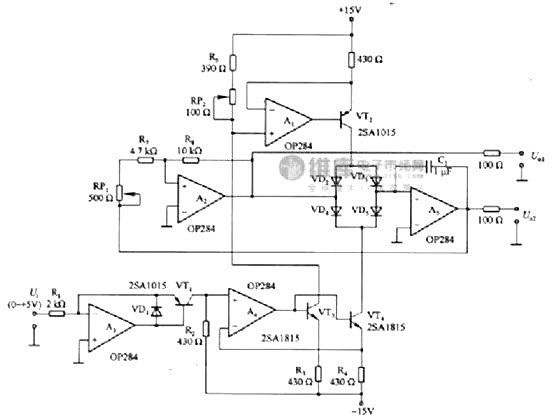

На снимке изображен ремиттирующий колебательный контур с хорошей линейностью, который контролируется напряжением постоянного тока. Реципиентная колебательная схема управляет током C1 и генерирует треугольную волну. Если треугольная волна преобразуется в синусоидальную волну, то схема станет аналоговой схемой генератора функций.
Схема переключения напряжения / тока, состоящая из A3 и VT1, может преобразовывать входное напряжение в ток. Ток, протекающий через R1, похож на выходной ток коллектора VT1. R2 = R3 = R4, поэтому входные терминалы однофазной и фазовой перестройки A4 имеют одинаковый уровень, а ток коллектора VT1 и коллекторный ток VT3, коллектор VT4 равны.
