Контролируемый компьютером счетчик частоты / логический зонд

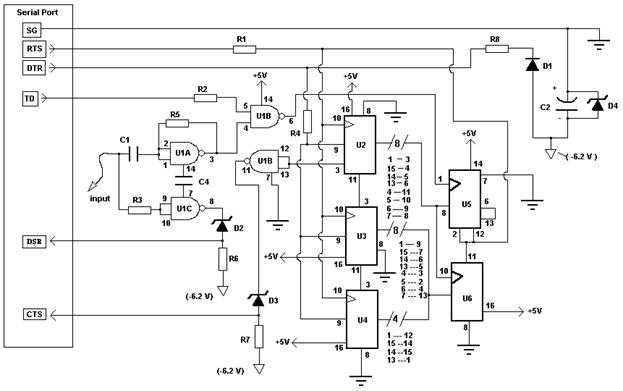

Схема является стабильным частотным счетчиком с точностью до 5 значащих цифр. Диапазон составляет 0 - 30 МГц с входной чувствительностью более 100 мВ. Зонд подключается к последовательному порту ПК. Таким образом, используя кварцевый генератор, уже присутствующий на вашей последовательной карте ПК и программной калибровке, внешняя схема зондов сведена к минимуму. Зонд 9 также может использоваться в качестве логического датчика / анализатора с использованием прилагаемого программного обеспечения (LPROBE92.EXE).

Email Richard van Wyk с вопросами, комментариями и т. Д. Программное обеспечение для использования этого зонда можно загрузить по следующей ссылке. Обратите внимание, что это программное обеспечение скомпилировано для платформ Intel x86 и работает под DOS, Win95, Win98 и WinMe. Он не запускается под любой версией Windows на базе NT, включая Windows NT 3.51, WinNT4, Win2K, Win2K3, WinXP и Windows Vista. Это связано с тем, что операционные системы на базе NT не позволяют прямого доступа к аппаратным средствам.  SETPROBE.EXE - это программа калибровки счетчика частоты. Чтобы дать точные показания, пробник должен быть откалиброван на вашем ПК. SETPROBE.EXE вычисляет постоянный коэффициент коррекции ошибок для конкретной последовательной платы ПК, на которой должен использоваться датчик. Частотный счетчик исправляет эту небольшую постоянную ошибку в частоте кристалла, используя поправочный коэффициент, содержащийся в PROBE.DAT. Чтобы вычислить этот поправочный коэффициент, необходим надежный генератор известной частоты (например, 2-мегагерцовый генератор кристаллов).

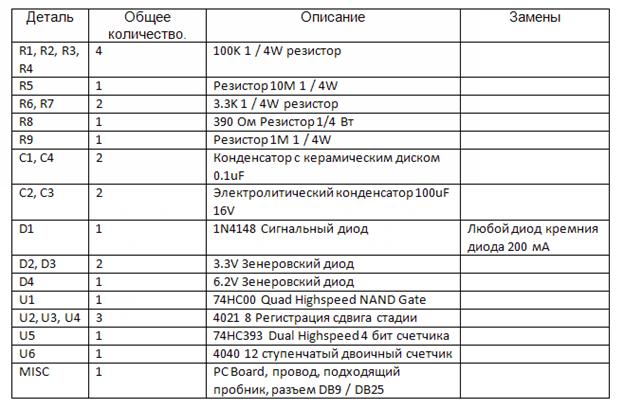

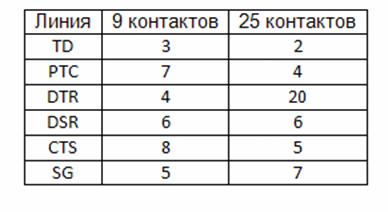

Разъемы последовательного порта следующие.

Когда CALIBRAT.EXE запускается, Probe будет пробовать частоту, а затем запрашивать истинное значение частоты в HZ. Вводимая частота должна быть с точностью до 1 Гц (без десятичных точек) или с ошибкой (например, «200123», а не «200123,34» или «2003,421 кГц»). Затем программа вычисляет постоянный коэффициент коррекции ошибок и сохраняет его в PROBE.DAT. Калибровка необходима только один раз. LPROBE92.EXE - это программа логического анализа. Логические состояния отображаются в реальном времени. Эта программа работает лучше всего в DOS (не в окне DOS). Скорость дискретизации регулируется с помощью клавиш со стрелками влево и вправо. Три режима запуска: TRIG: запускает каждое сканирование (слева направо на экране) на отрицательном фронте логического сигнала. KEY TRIG: ждет нажатия клавиши перед началом каждого сканирования. БЕСПЛАТНО: не запускается. Для переключения между ними используйте клавиши со стрелками ВВЕРХ / ВНИЗ. Чтобы выйти из выхода LPROBE, нажмите. FPROBE92.EXE - это программа счетчика частоты. Измеренная частота отображается в Гц с запятыми, обозначающими КГц и МГц. Чтобы выйти из FPROBE, нажмите любую клавишу.
