Используя MC14093 CMOS типа IC, четырехдюймовая схема NAND Шмитта NAND может быть спроектирована очень простым электронным проектом схемы схемы широтно-импульсной модуляции. Этот электронный алгоритм с широтно-импульсной модуляцией очень прост и требует нескольких внешних электронных деталей. Скорость регулируется от 0 до макс. Максимальное число оборотов составляет 2/3 напряжения питания. Напряжение питания, которое может использоваться в этом проекте, может составлять от 3 до 18 вольт.

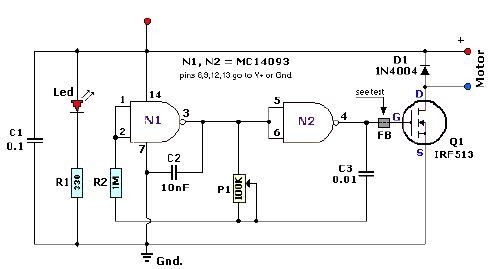

Схема широтно-импульсной модуляции
MC14093 CMOS типа IC может быть непосредственно взаимозаменяема с MC14011 CMOS IC. Входные контакты 8, 9, 12 и 13 должны быть подключены к Gnd. или «V +». Выходные контакты 10 и 11 остаются плавающими. Максимальный ток при показанных компонентах составляет макс. Макс. Потенциометр P1 может быть многооборотным, если ваши потребности ориентированы на конкретные обороты. Для транзистора Q1 могут быть типы IRF513, IRFZ42I IRF620 или IRF511. Чтобы свести к минимуму радиочастотные помехи (RFI), положите Ferrite Bead на ворота Q1. Для некоторых двигателей, требующих более быстрого переключения, может потребоваться диод Шоттки соответствующих спецификаций.
