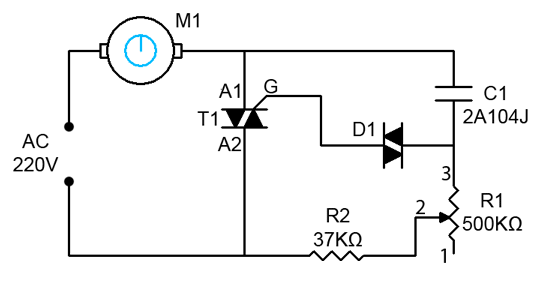

Основу схемы контроллера скорости двигателя переменного тока, представляет симистор. Он предназначен для регулирования скорости двигателей переменного тока, таких как бурильных машин, вентиляторов, пылесосов и т.д. Скорость двигателя может контролироваться изменением положения P1 потенциометра.
P1 определяет фазу пускового импульса, запускающего симистор. Схема включает в себя автономный стабилизатор, который поддерживает скорость двигателя, даже когда он загружен.
Например, двигатель буровой машины замедляется из-за сопротивления при бурении, ЭДС двигателя также снижается. Это приводит к увеличению напряжения в R2-P1 и С3, симистор запускается и скорость увеличивается.
