Конвертер USB в UART с GPIO - MCP220

Модуль основан на MCP2200, который является последовательным USB-UART преобразователем, который позволяет подключать USB-устройства в приложениях, имеющих интерфейс UART. Устройство уменьшает внешние компоненты за счет интеграции оконечных резисторов USB. MCP2200 также имеет 256 байтов встроенной пользовательской EEPROM. MCP2200 имеет восемь выводов ввода / вывода общего назначения. Четыре из штырей имеют альтернативные функции для индикации состояния USB и связи.

Характеристики

Питание 3- 5V DC

Встроенный светодиодный индикатор TX & RX

Светодиодные индикаторы активности USB (TxLED и RxLED)

Мини-USB-интерфейс

6 + 6-контактный разъем для ввода / вывода и сигналов RX-TX

Опция полярности сигнала UART. Входные / выходные выводы общего назначения (GPIO)

Восемь (8) контактов ввода-вывода общего назначения

Поддержка Full-Speed ​​USB (12 Мбит / с)

Реализует устройство CDC устройства с протоколом USB (связь и управление)

Класс 02h - CDC: связь USB-UART и управление вводом / выводом

Класс 03h - HID: управление вводом / выводом, доступ к EEPROM и начальная конфигурация

128-байтовый буфер для обработки пропускной способности данных при любой скорости UART-бода

Передача по 64 байта

Принимать 64 байта

Полностью конфигурируемые назначения VID и PID и дескрипторы строк

Поддержка USB-драйвера и программного обеспечения с питанием от шины или с автономным питанием

Свободные драйверы для Virtual Com Port (VCP)

Windows XP (SP2 и выше) / Vista / 7

Утилита конфигурирования для начальной конфигурации

Универсальный асинхронный приемник / передатчик (UART)

Поддерживаемые скорости передачи: 300 - 1000 Кбит / с (бод)

Аппаратное управление потоком

256 байт пользовательской EEPROM

Выходной вывод SSPND

Выходной вывод ULOAD (указывает, был ли разрешен ток).

Вход  генератора: 12 МГц

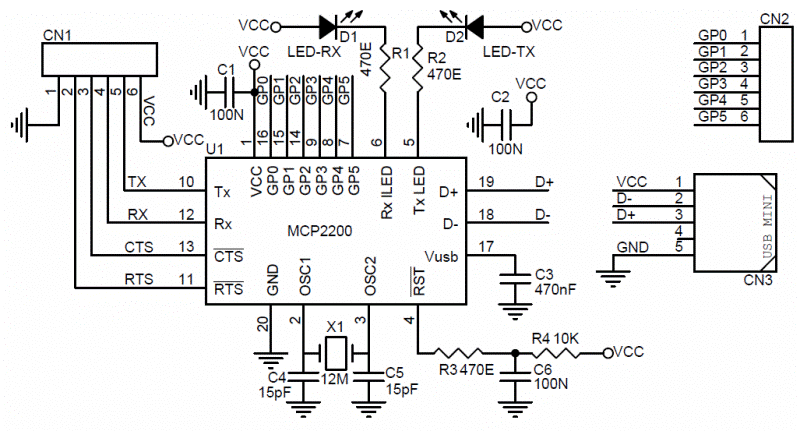

Схема

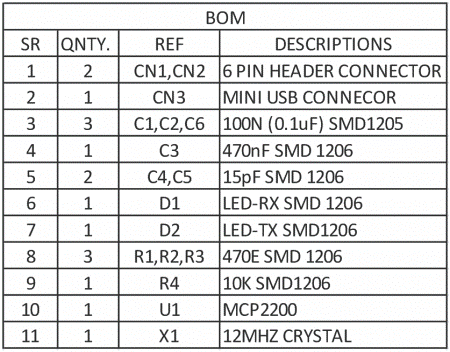

Список деталей

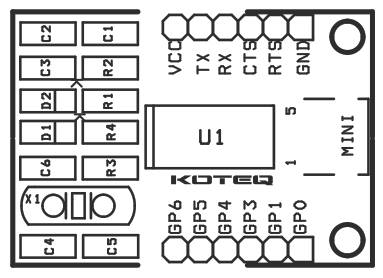

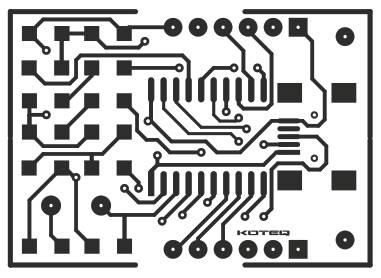

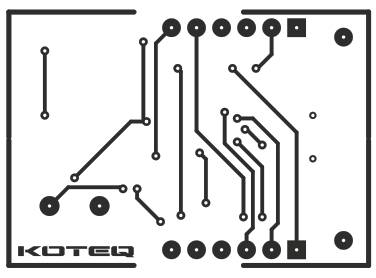

Печатная плата

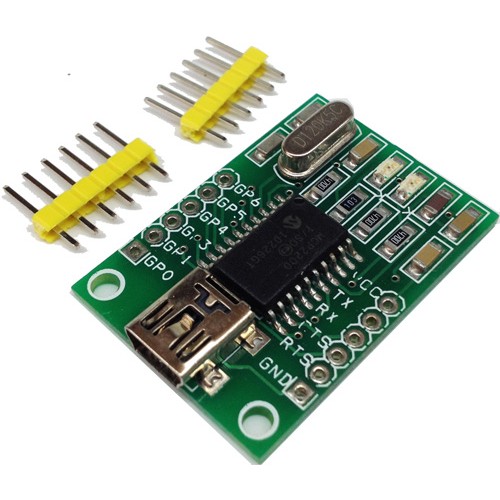

Конвертер USB в UART с GPIO - MCP220 в сборе
